[AWS] 31. NLB(Network Load Balancer)

Network Load Balancer(NLB) - Layer 4 고성능 로드 밸런서

항목	설명
계층	Layer 4 (TCP/UDP)
지원 프로토콜	TCP, UDP, TLS(Secure TCP)
특징	초당 수배간 요청 처리 가능, 초저지연(ultra-low latency)
IP 고정	AZ별로 하나의 고정 IP 제공 또는 Elastic IP 할당가능
용도	고성능 네트워크 트래픽 처리(Ex: 게임 서버, VoIP, 금융 서비스 등)
프리 티어	AWS Free Tier에 포함❌



언제 NLB를 사용해야 할까?

사용 예시	이유
TCP 기반 애플리케이션	HTTP가 아닌 TCP 레벨 로드 밸런싱 필요
UDP 기반 앱	ALB는 UDP 지원 ❌
초고속 네트워크 트래픽	낮은 지연시간 + 높은 처리량 필요
클라이언트가 고정 IP를 기대	EIP 할당 가능 - 방화벽 화이트리스트 등록에 유리



NLB 라우팅 & 타겟 그룹

Target Group 유형	설명
EC2 인스턴스	Auto Scaling 연동 가능
IP 주소	사설 IP 사용 가능(온프레미스도 가능)
ALB	ALB를 Target으로 지정 가능 (L4 ➡️ L7 구조 가능)

👉 NLB ➡️ ALB 연결 구성도 가능(TCP 접속 후, HTTP 트래픽 분기)



ALB VS NLB 차이점

항목	ALB	NLB
계층	Layer 7 (HTTP)	Layer 4 (TCP/UDP)
라우팅 기준	URL, Host, Query 등	포트/프로토콜 기반
고정 IP 지원	❌ DNS만 제공	✅AZ별 Static IP 또는 EIP 가능
지연 시간	보통	초저지연(Ultra-low latency)
TLS 종료 가능 여부	✅	✅ TLS listener 지원

---

NLB 실습

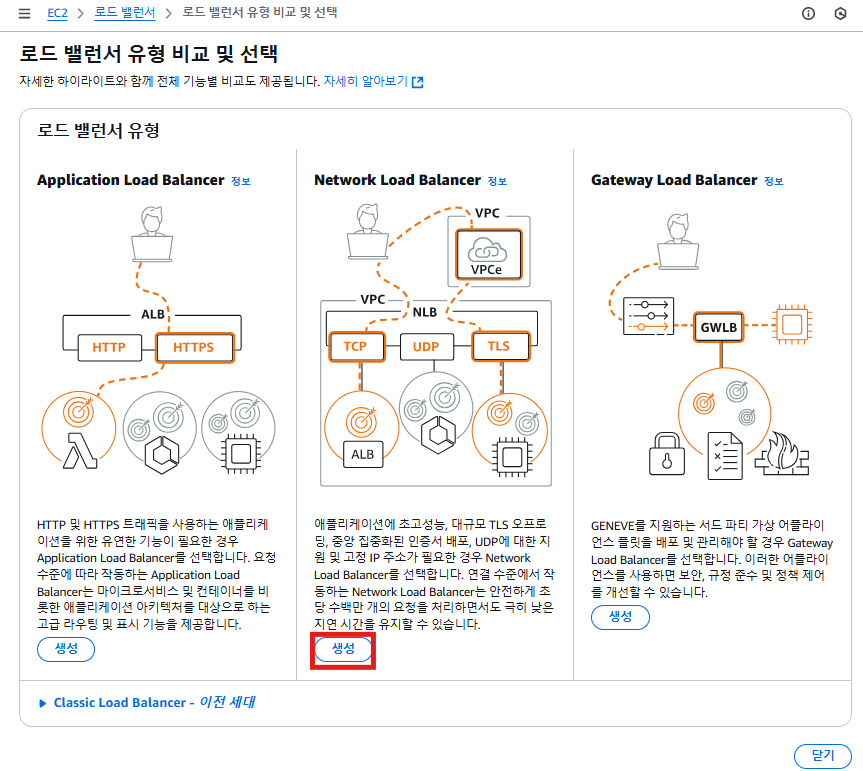

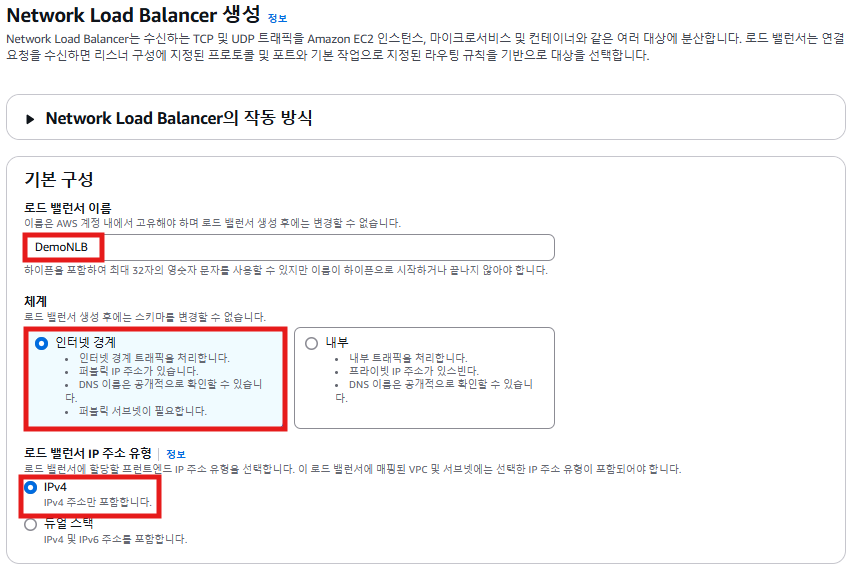

1. NLB 로드밸런서 생성



• 만약 EIP가 존재한다면 각각의 특정한 가용영역마다 지정 가능

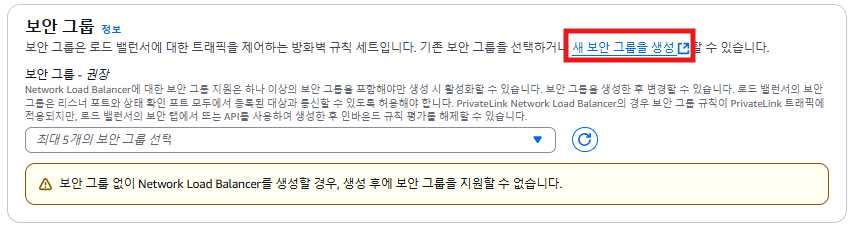

• 보안그룹 선택

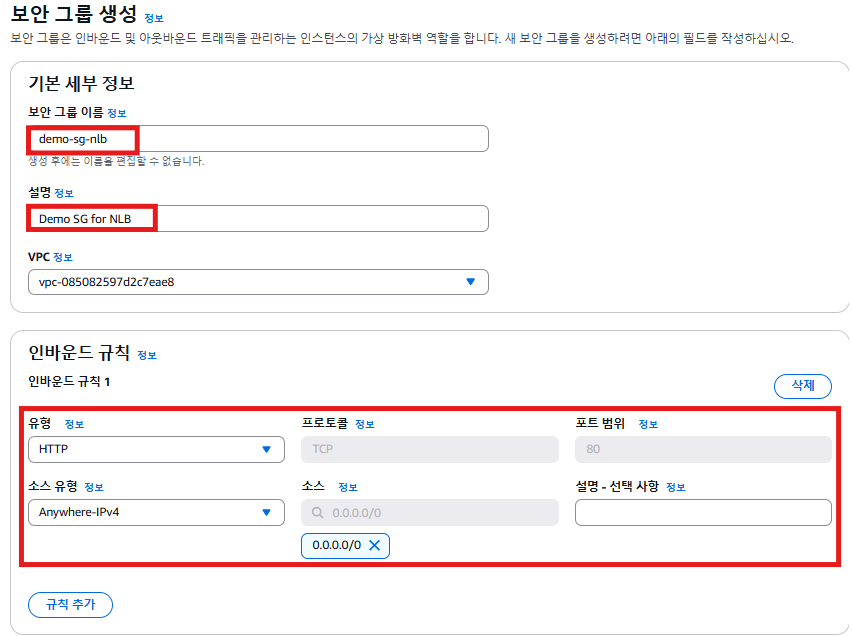

[ 보안그룹 생성 ]

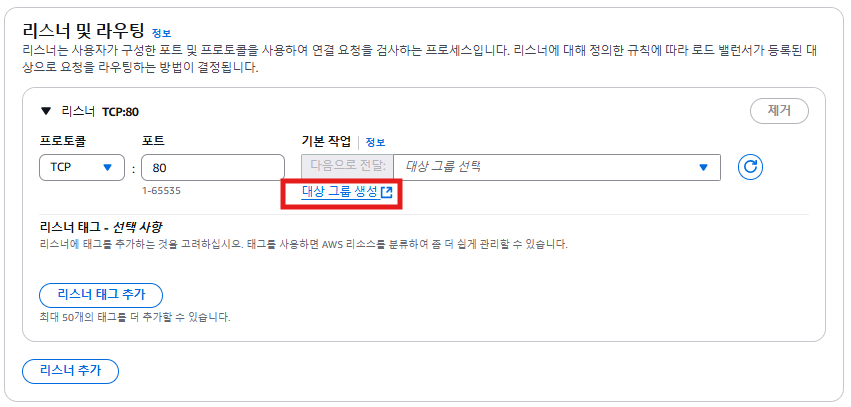

• 리스너 선택

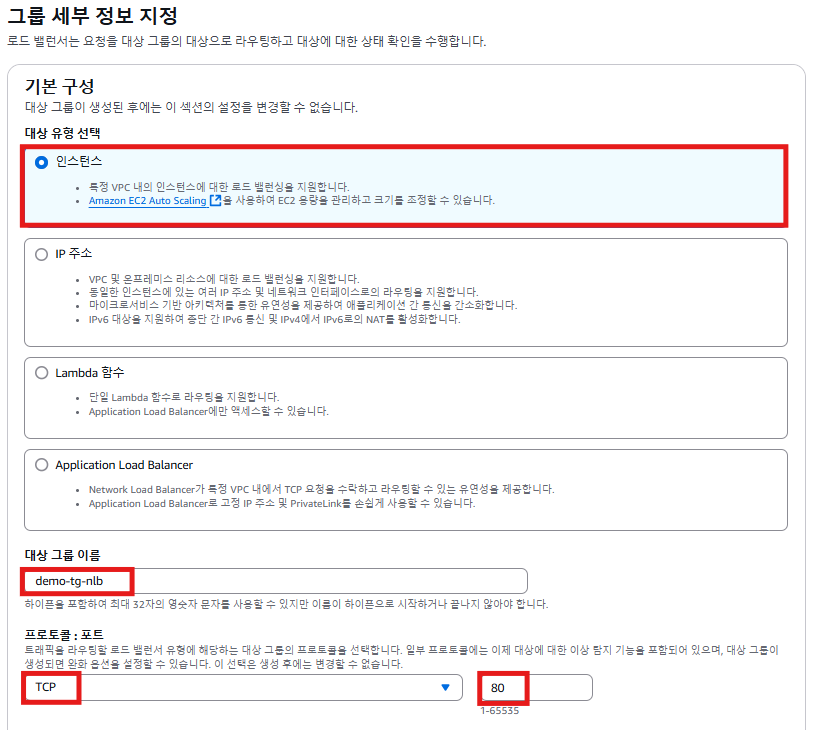

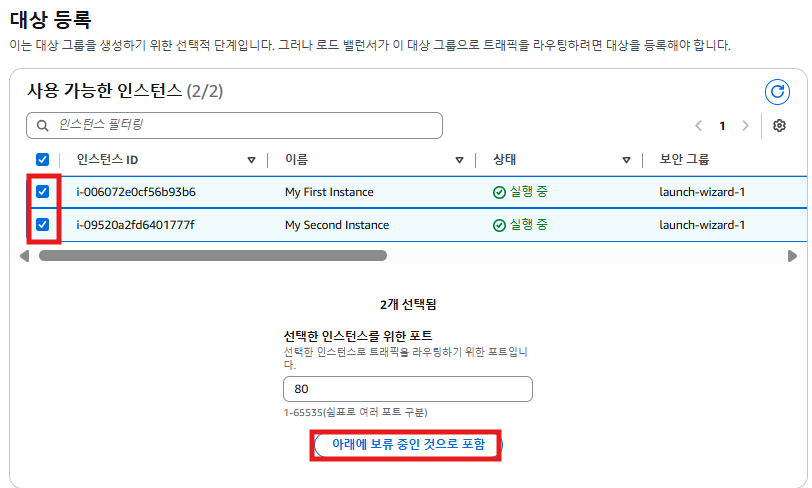

[ 대상그룹 생성 ]

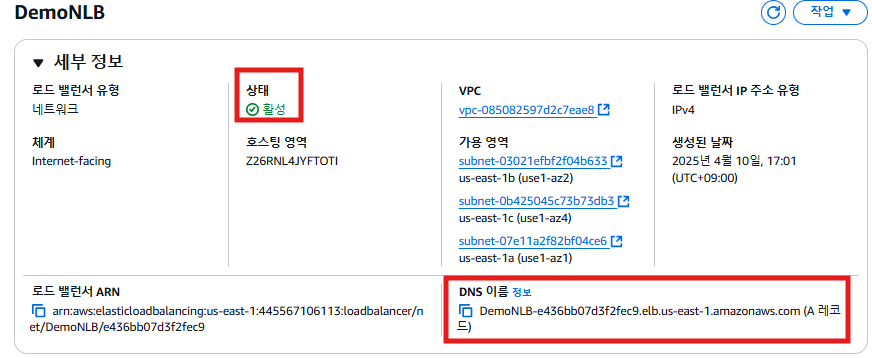

2. NLB의 DNS 주소로 접속

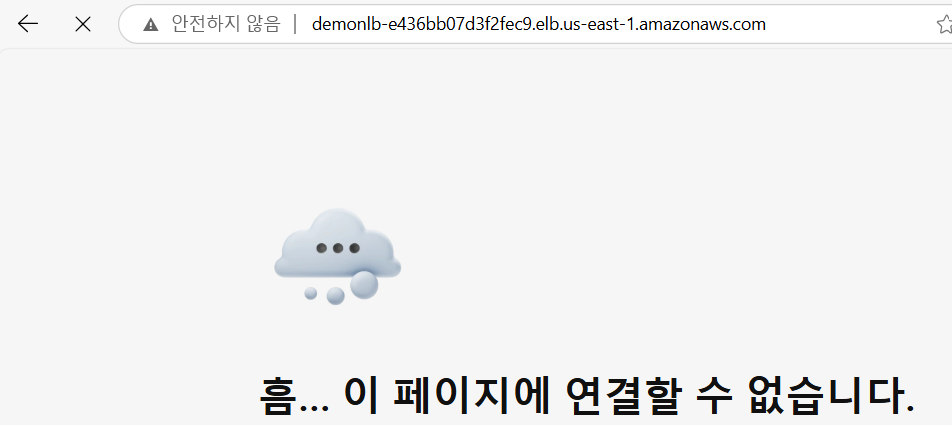

• 접근 불가능

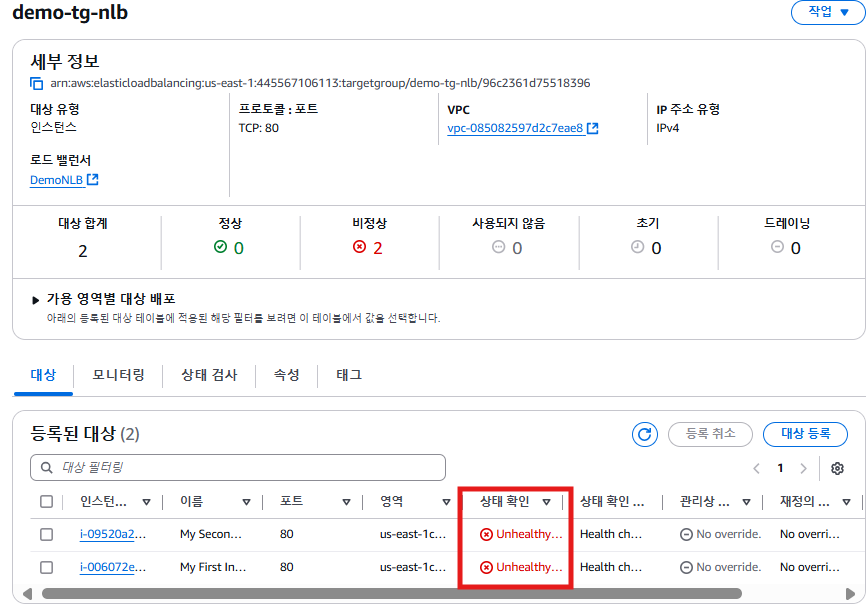

3. 대상 그룹 - unhealthy

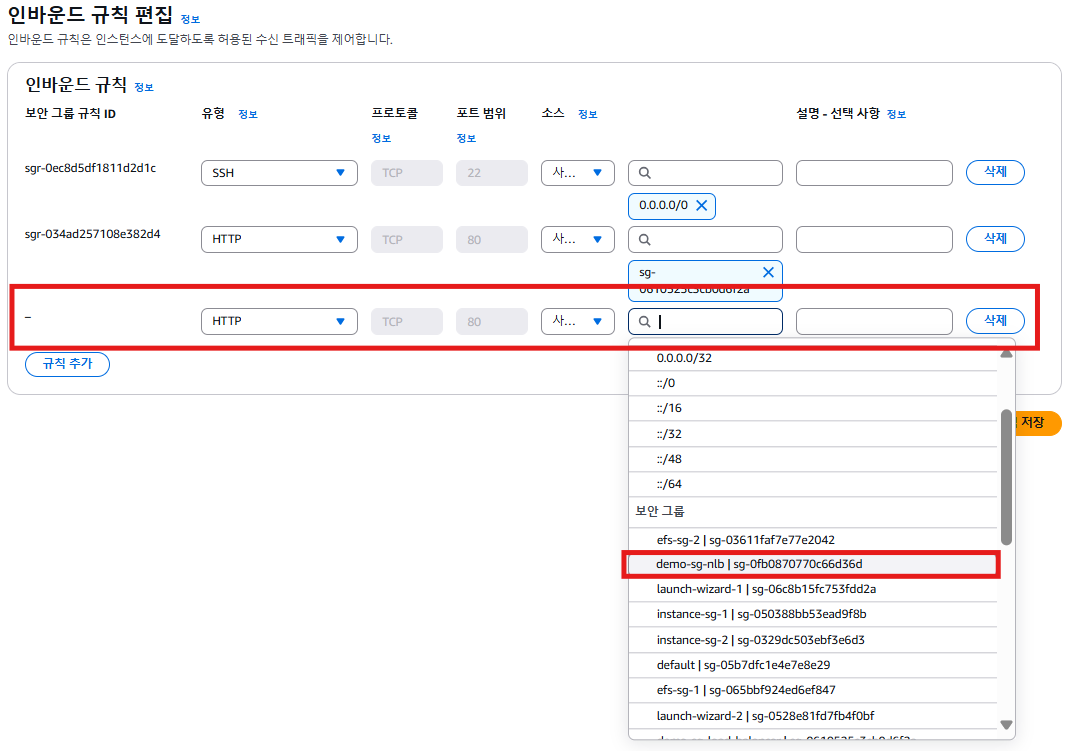

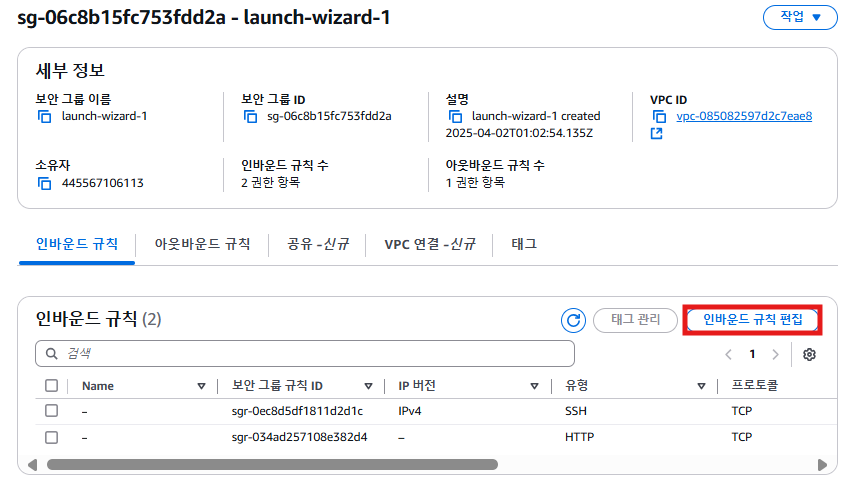

4. EC2 인스턴스의 인바운드 규칙 수정

• nlb 보안 그룹 추가 ➡️ NLB를 통해 EC2 인스턴스 접근



5. 대상 그룹 - healthy

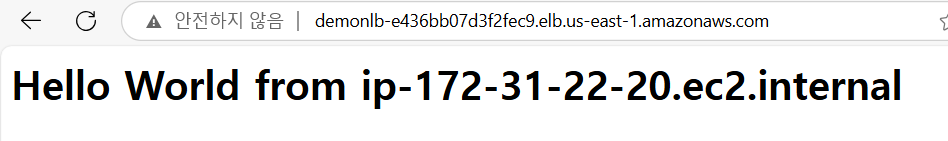

6. NLB 정상 작동 확인
