[AWS] 03-2. AWS ELB 실습(ALB & AMI)

나의 개발자 2025. 2. 19. 22:35

문제

ALB를 만들어보세요.

해당 ALB의 DNS 이름:80으로 접속했을 때, 하나의 AMI를 베이스로 만들어진 두 인스턴스 각각의 HOST IP가 출력되도록 해보세요. tomcat으로 하시면 됩니다. 타겟그룹의 HOST들은 AMI로 생성된 인스턴스여야 합니다. ALB는 한 개를 만드시고, HOST의 IP는 최소 두 개가 출력되게 해 보세요.(= 서버 2개 이상 만들기) tomcat을 wget으로 받으셔서 하세요. 보여질 페이지를 수정하진 마세요.

AMI 이미지 생성 ➡️ 2개 이상의  인스턴스 생성
제공되는 페이지에 IP 출력
jsp 파일을 통해 자동으로 IP 출력? : 수동X / 자동으로



풀이

더보기

1. AMI 서버 생성 - tomcat



2. tomcat 설치

2-1. apt 업데이트

ubuntu@ip-10-10-1-189:~$ sudo -i
root@ip-10-10-1-189:~# apt update -y



2-2. openjdk-11-jdk & wget & unzip 설치 - Ubuntu

root@ip-10-10-1-189:~# apt install -y openjdk-11-jdk wget unzip



2-3. tomcat 다운로드

root@ip-10-10-1-189:~# wget https://dlcdn.apache.org/tomcat/tomcat-10/v10.1.36/bin/apache-tomcat-10.1.36.zip



2-4. 압축 해제 & 폴더명 변경

# tomcat 폴더 압축해제
root@ip-10-10-1-189:~# unzip apache-tomcat-10.1.36.zip

root@ip-10-10-1-189:~# ls
apache-tomcat-10.1.36  apache-tomcat-10.1.36.zip  snap

# 폴더명 tomcat으로 변경
root@ip-10-10-1-189:~# mv apache-tomcat-10.1.36/ tomcat

# zip파일 삭제
root@ip-10-10-1-189:~# rm -rf apache-tomcat-10.1.36.zip

root@ip-10-10-1-189:~# ls
snap  tomcat



2-5. tomcat 폴더 권한 부여

root@ip-10-10-1-189:~# chmod 777 -R tomcat



2-6. tomcat 데몬으로 등록

  • systemctl에 tomcat 등록
root@ip-10-10-1-189:~# tee /etc/systemd/system/tomcat.service <<EOF
[Unit]
Description=tomcat10
After=network.target syslog.target

[Service]
Type=forking
Environment="/root/tomcat"
User=root
Group=root
ExecStart=/root/tomcat/bin/startup.sh
ExecStop=/root/tomcat/bin/shutdown.sh

[Install]
WantedBy=multi-user.target
EOF
[Unit]
Description=tomcat10
After=network.target syslog.target

[Service]
Type=forking
Environment="/root/tomcat"
User=root
Group=root
ExecStart=/root/tomcat/bin/startup.sh
ExecStop=/root/tomcat/bin/shutdown.sh

[Install]
WantedBy=multi-user.target
  • tomcat 추가 반영 & 재시작
root@ip-10-10-1-189:~# systemctl daemon-reload
root@ip-10-10-1-189:~# systemctl restart tomcat
  • 서버 재부팅해도 tomcat 실행
root@ip-10-10-1-189:~# systemctl enable tomcat
Created symlink /etc/systemd/system/multi-user.target.wants/tomcat.service → /etc/systemd/system/tomcat.service.



➕ systemctl로 tomcat을 컨트롤 하는 방법

  • tee 명령 = cat
    • 차이점은 내용을 한 번 더 출력하는 것
[ 원본 서식 ]
tee /etc/systemd/system/tomcat.service <<EOF
[Unit]
Description=tomcat10
After=network.target syslog.target

[Service]
Type=forking
Environment="/root/tomcat"
User=root
Group=root
ExecStart=/root/tomcat/bin/startup.sh
ExecStop=/root/tomcat/bin/shutdown.sh

[Install]
WantedBy=multi-user.target
EOF



 3. HOST IP 출력 파일 생성

root@ip-10-10-1-189:~# cd tomcat
root@ip-10-10-1-189:~/tomcat# cd webapps/ROOT
root@ip-10-10-1-189:~/tomcat/webapps/ROOT# ls
RELEASE-NOTES.txt  asf-logo-wide.svg  bg-middle.png  bg-upper.png  index.jsp   tomcat.svg
WEB-INF            bg-button.png      bg-nav.png     favicon.ico   tomcat.css
root@ip-10-10-1-189:~/tomcat/webapps/ROOT# vi test.jsp

[추가 내용]

<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8" %>
<%@ page import="java.net.InetAddress" %>
<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>Server IP Address</title>
</head>
<body>
    <h2>현재 실행 중인 서버의 IP 주소:</h2>
    <p>
        <%
            try {
                String serverIp = InetAddress.getLocalHost().getHostAddress();
                out.println(serverIp);
            } catch (Exception e) {
                out.println("IP 주소를 가져오는 중 오류 발생: " + e.getMessage());
            }
        %>
    </p>
</body>
</html>



4. Custom AMI 생성

  • tomcat 중지

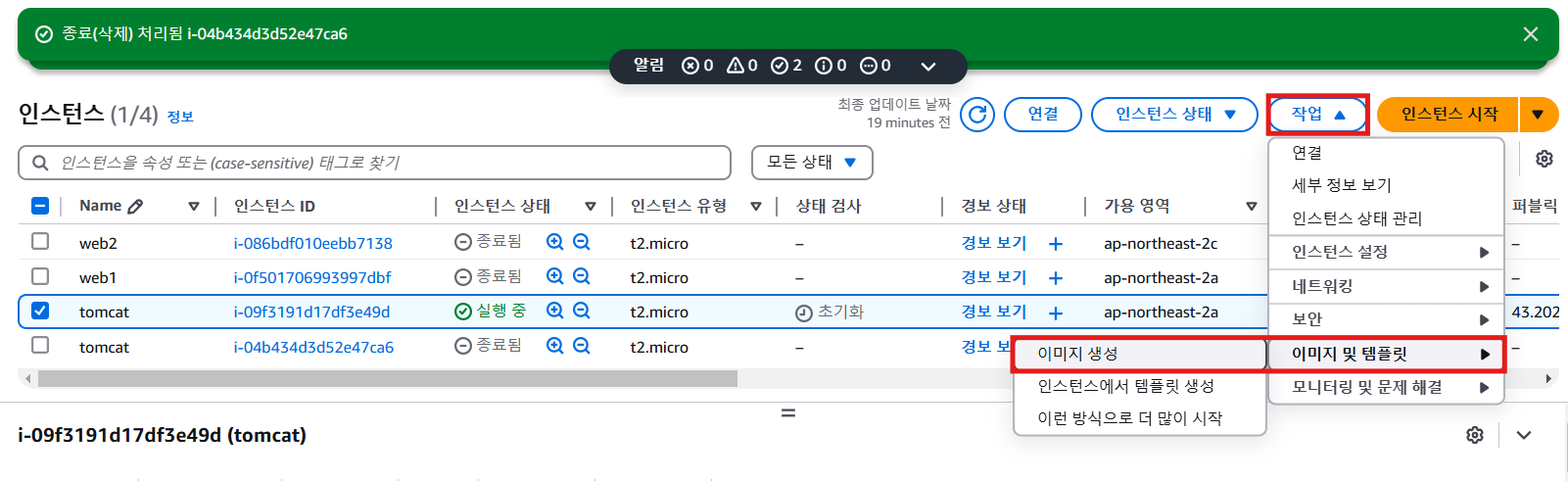

  • AMI 이미지 생성
  • AMI 생성 확인



5. 두 개 이상의 인스턴스 생성 - tom1, tom2, tom3

  • AMI 선택

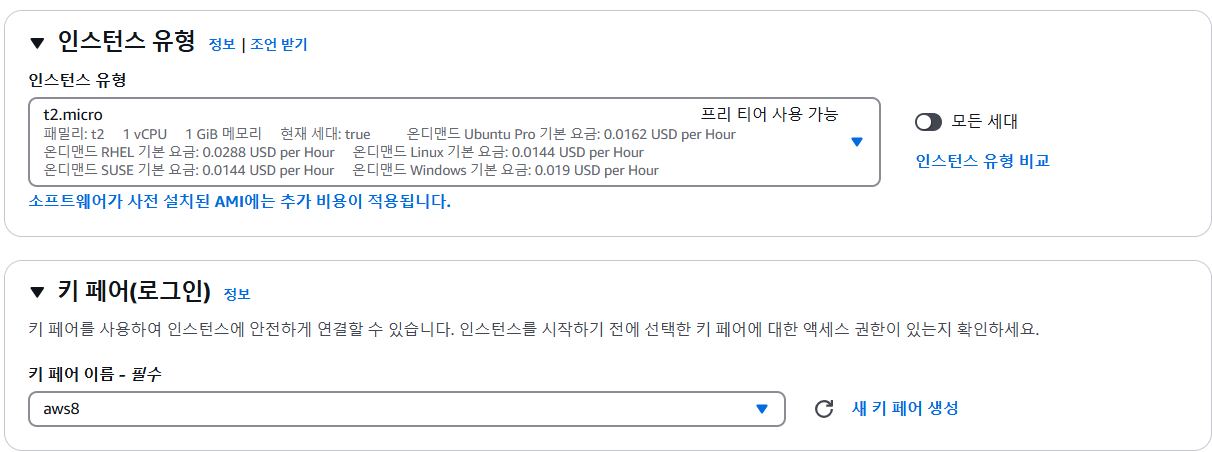

  • 인스턴스 유형 & 키페어 선택
  •  네트워크 설정
  • 인스턴스 작동 확인



 6. ALB 생성

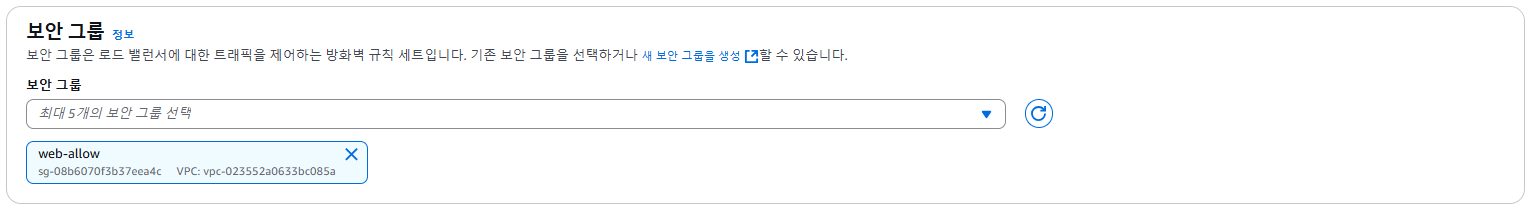

  • 보안 그룹
  •  리스너 및 라우팅

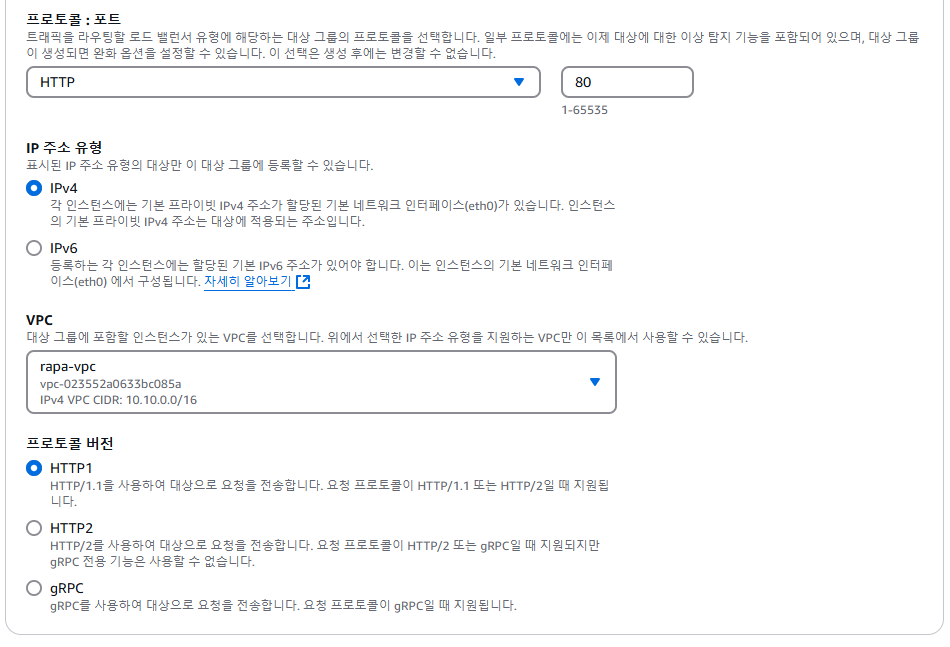

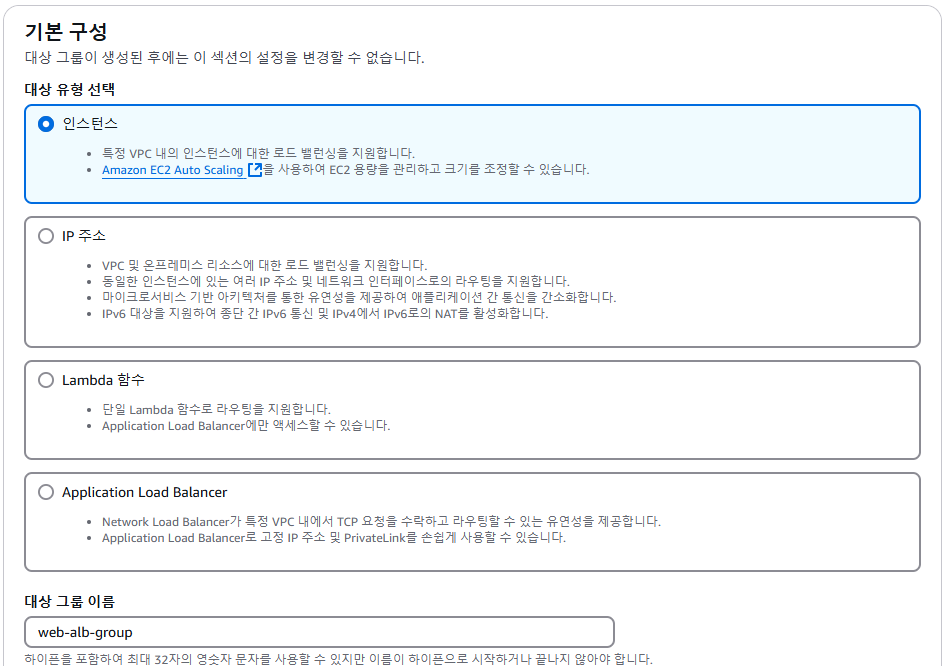

대상그룹 생성





7. 로드밸런싱 되는 것 확인







ELB 실습 3

문제

ALB를 만들어보세요.

최소 각각 1쌍 이상의 web, was를 생성하며 DB는 제외한 2 tier 구조를 만들어보세요. ELB를 사용해야 한다면 ALB를 사용하세요. 사용자는 web의 /tomcat 경로로 접속했을 때, was로 리버스 프록시 되어야 합니다. tomcat은 systemd를 통해 데몬으로 만드세요.

최소 4개의 인스턴스 생성(최소 web -2개, was 2개)
systemd ➡️ Ubuntu 설치
public subnet - alb 1개 (web) / private subnet - alb 1개 (was)



실습

더보기

1. 각 인스턴스 생성 - web1, web2, was1, was2

  • web1
  • was1



2. web1 설정

  • 관리자 권한 & apt 업데이트
ubuntu@ip-10-10-1-116:~$ sudo -i
root@ip-10-10-1-116:~# apt update -y
  •  nginx 설치
root@ip-10-10-1-116:~# apt install -y nginx
  • 재부팅 & 재부팅시, 데몬 유지 설정
root@ip-10-10-1-116:~# systemctl restart nginx
root@ip-10-10-1-116:~# systemctl enable nginx
Synchronizing state of nginx.service with SysV service script with /usr/lib/systemd/systemd-sysv-install.
Executing: /usr/lib/systemd/systemd-sysv-install enable nginx
  • 인스턴스 중지
  • web AMI 이미지 만들기



3. web2 생성 - AMI 활용

  • 인스턴스 명 & AMI 선택
  • 인스턴스 유형 & 키페어 설정
  • 네트워크 설정



 4. web-alb 생성

  • ELB - ALB 선택
  • 네트워크 매핑
  • 보안그룹 & 리스너 및 라우팅 설정

대상그룹 생성

  • 대상 등록



  • web 접속 확인



5.was AMI 생성

  • public subnet에 두고 패키지 설치하기
  • 관리자 권한 & apt 업데이트
ubuntu@ip-10-10-1-214:~$ sudo -i
root@ip-10-10-1-214:~# apt update -y
  •  패키지 설치
root@ip-10-10-1-214:~# apt install -y wget unzip openjdk-11-jdk



  • tomcat 다운로드
root@ip-10-10-1-214:~# wget https://dlcdn.apache.org/tomcat/tomcat-10/v10.1.36/bin/apache-tomcat-10.1.36.zip
  • tomcat 설정
root@ip-10-10-1-214:~# unzip apache-tomcat-10.1.36.zip

root@ip-10-10-1-214:~# ls
apache-tomcat-10.1.36  apache-tomcat-10.1.36.zip  snap
root@ip-10-10-1-214:~# rm -rf apache-tomcat-10.1.36.zip && mv apache-tomcat-10.1.36/ tomcat
root@ip-10-10-1-214:~# ls
snap  tomcat
root@ip-10-10-1-214:~# chmod -R 777 tomcat
  • tomcat systemctl 등록
root@ip-10-10-1-214:~# tee /etc/systemd/system/tomcat.service <<EOF
[Unit]
Description=tomcat10
After=network.target syslog.target

[Service]
Type=forking
Environment="/root/tomcat"
User=root
Group=root
ExecStart=/root/tomcat/bin/startup.sh
ExecStop=/root/tomcat/bin/shutdown.sh

[Install]
WantedBy=multi-user.target
EOF
[Unit]
Description=tomcat10
After=network.target syslog.target

[Service]
Type=forking
Environment="/root/tomcat"
User=root
Group=root
ExecStart=/root/tomcat/bin/startup.sh
ExecStop=/root/tomcat/bin/shutdown.sh

[Install]
WantedBy=multi-user.target



  • 부팅 설정
root@ip-10-10-1-214:~# systemctl restart tomcat
root@ip-10-10-1-214:~# systemctl enable tomcat
Created symlink /etc/systemd/system/multi-user.target.wants/tomcat.service → /etc/systemd/system/tomcat.service.
  •  test.jsp 생성
root@ip-10-10-1-214:~/tomcat/webapps/ROOT# vi test.jsp

<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8" %>
<%@ page import="java.net.InetAddress" %>
<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>Server IP Address</title>
</head>
<body>
    <h2>현재 실행 중인 서버의 IP 주소:</h2>
    <p>
        <%
            try {
                String serverIp = InetAddress.getLocalHost().getHostAddress();
                out.println(serverIp);
            } catch (Exception e) {
                out.println("IP 주소를 가져오는 중 오류 발생: " + e.getMessage());
            }
        %>
    </p>
</body>
</html>



  • AMI 생성



6. was1 & was2 인스턴스 생성



 7. was-alb 생성

  • 네트워크 매핑
  • 보안그룹 & 리스너 및 라우팅

대상그룹 생성



8. web의 reverse proxy 설정

  • sites-enabled/default 수정
root@ip-10-10-1-116:~# vi /etc/nginx/sites-enabled/default

server {
        listen 80 default_server;
        listen [::]:80 default_server;

server {
        listen 80;
        listen [::]:80 default_server;
root@ip-10-10-1-116:~# vi /etc/nginx/conf.d/proxy.conf

server {
  listen 80;
  location /tomcat {
    proxy_pass http://internal-was-alb-1013130265.ap-northeast-2.elb.amazonaws.com:8080/; # was의 주소  }
}



root@ip-10-10-1-116:/etc/nginx# systemctl restart nginx
root@ip-10-10-1-116:/etc/nginx# systemctl enable nginx
Synchronizing state of nginx.service with SysV service script with /usr/lib/systemd/systemd-sysv-install.
Executing: /usr/lib/systemd/systemd-sysv-install enable nginx
