[Kubernetes] 18. Jenkins를 통한 CI/CD

Jenkins를 통한 CI/CD

✅ 사전 세팅

1. Cluster 생성

export PRI_SUBNET1_ID=subnet-0b0e6
export PRI_SUBNET2_ID=subnet-09a7c
export CLUSTER_NAME=pri1-cluster
export ACCOUNT_ID=7981
export VPC_ID=vpc-0350
export REGION=ap-northeast-2

eksctl create cluster --vpc-private-subnets $PRI_SUBNET1_ID,$PRI_SUBNET2_ID --name pri-cluster --region ap-northeast-2 --version 1.32 --nodegroup-name pricng --node-type t3.small --nodes 3 --nodes-min 2 --nodes-max 5 --node-private-networking



2. LB Controller 생성

aws sts get-caller-identity

eksctl utils associate-iam-oidc-provider --cluster $CLUSTER_NAME --approve

eksctl create iamserviceaccount   --cluster=$CLUSTER_NAME   --namespace=kube-system   --name=aws-load-balancer-controller   --role-name AmazonEKSLoadBalancerControllerRole   --attach-policy-arn=arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy   --override-existing-serviceaccounts   --approve

kubectl get sa -n kube-system | grep -i load

helm install aws-load-balancer-controller eks/aws-load-balancer-controller \
-n kube-system \
--set clusterName=$CLUSTER_NAME \
--set serviceAccount.create=false \
--set serviceAccount.name=aws-load-balancer-controller \
--set image.repository=602401143452.dkr.ecr.ap-northeast-2.amazonaws.com/amazon/aws-load-balancer-controller \
--set region=ap-northeast-2 \
--set vpcId=$VPC_ID

Jenkins - OpenSource CI 도구

• 오픈소스 CI 도구인 Jenkins의 경우, 로컬 환경(private network)에 설치하면 내가 네트워크 관리자여서 Port Forwarding을 제어할 수 있는 상황이 아니라면 webhook이 불가능
  ➡️ 해결 방법 : 클라우드에 인스턴스를 생성하여 Jenkins를 구성할 예정



EKS가 설치된 VPC의 Public Subnet에 Jenkins 설치

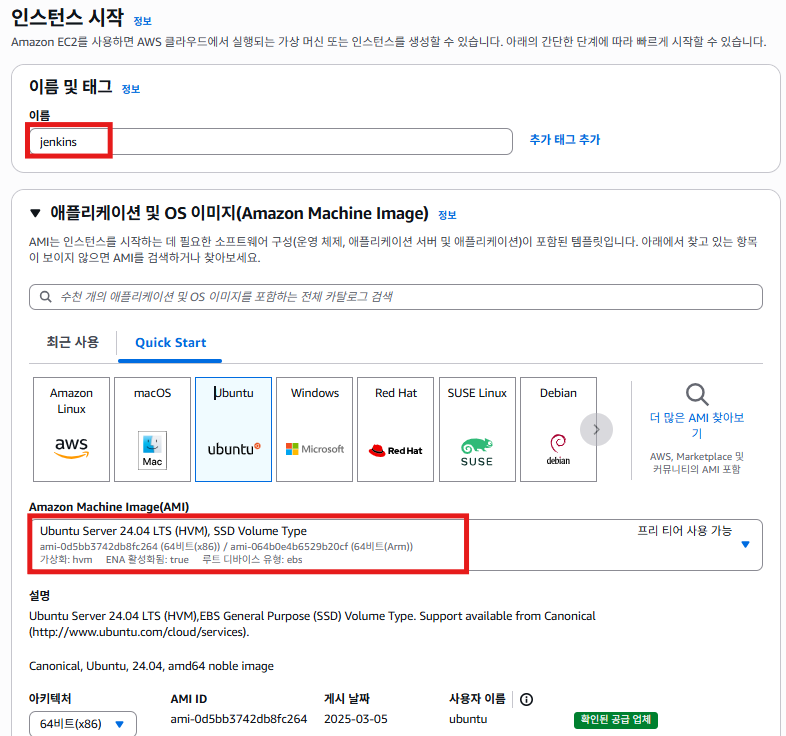

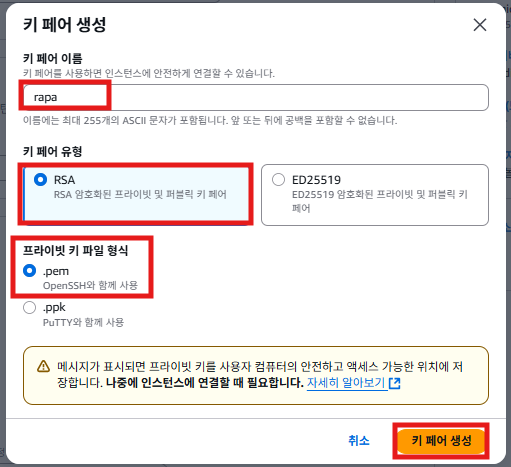

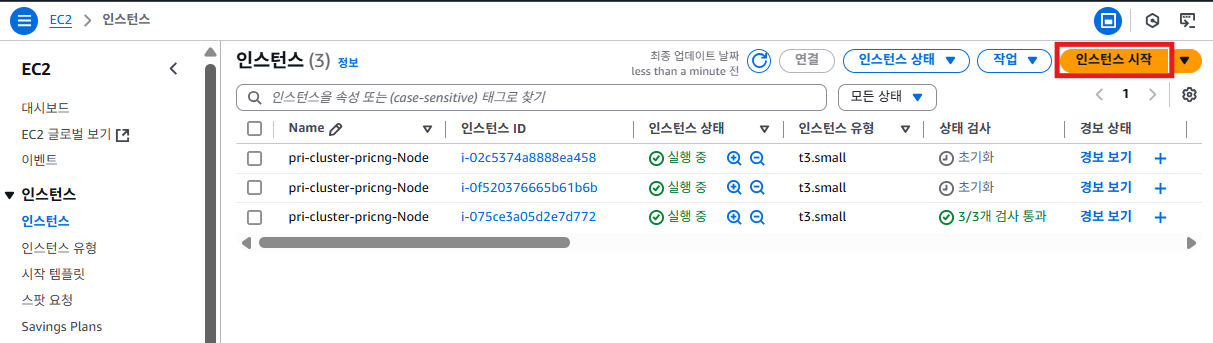

1. EC2 생성

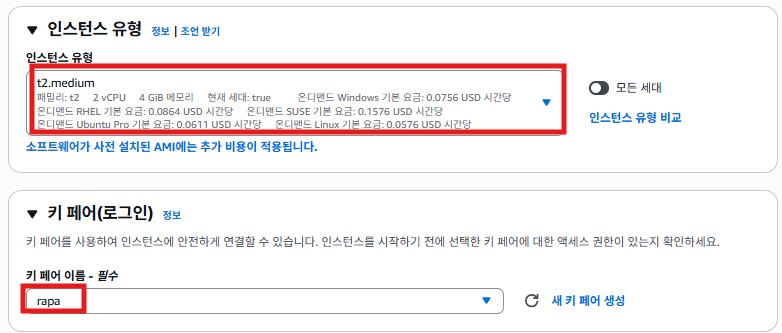

• ⚠️주의 - 인스턴스 유형은 최소 small

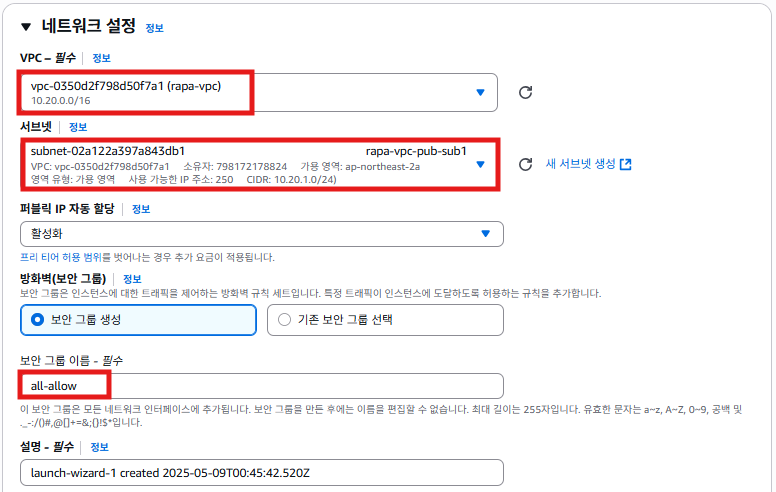

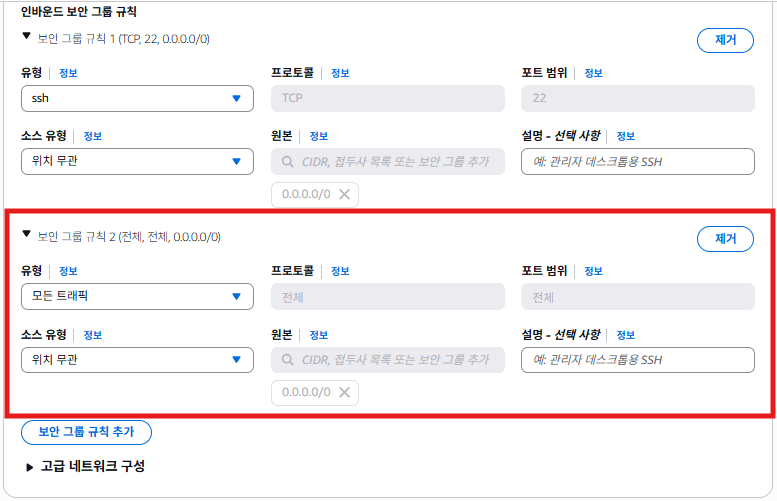

• 어떤 포트를 사용하는지 모르기 때문에, 일단은 모든 포트 허용



2. 생성한 EC2 인스턴스 접속 & 업데이트

ubuntu@ip-10-20-1-144:~$ sudo apt update -y
ubuntu@ip-10-20-1-144:~$ sudo -i
ubuntu@ip-10-20-1-144:~#



3. Jenkins 설치하기 위한 레포지토리 추가

# Jenkins 키 가져오기
wget -q -O - https://pkg.jenkins.io/debian-stable/jenkins.io.key | sudo tee \
  /usr/share/keyrings/jenkins-keyring.asc > /dev/null

# Jenkins 저장소 추가
echo deb [signed-by=/usr/share/keyrings/jenkins-keyring.asc] \
  https://pkg.jenkins.io/debian-stable binary/ | sudo tee \
  /etc/apt/sources.list.d/jenkins.list > /dev/null



4. Java 설치

• Jenkins를 실행하려면 Java가 설치되어 있어야 함
• Java가 설치되어 있지 않으면 오류가 발생할 수 있음

sudo apt update
sudo apt install openjdk-17-jdk -y



5. Jenkins 재시작

sudo systemctl start jenkins
sudo systemctl enable jenkins

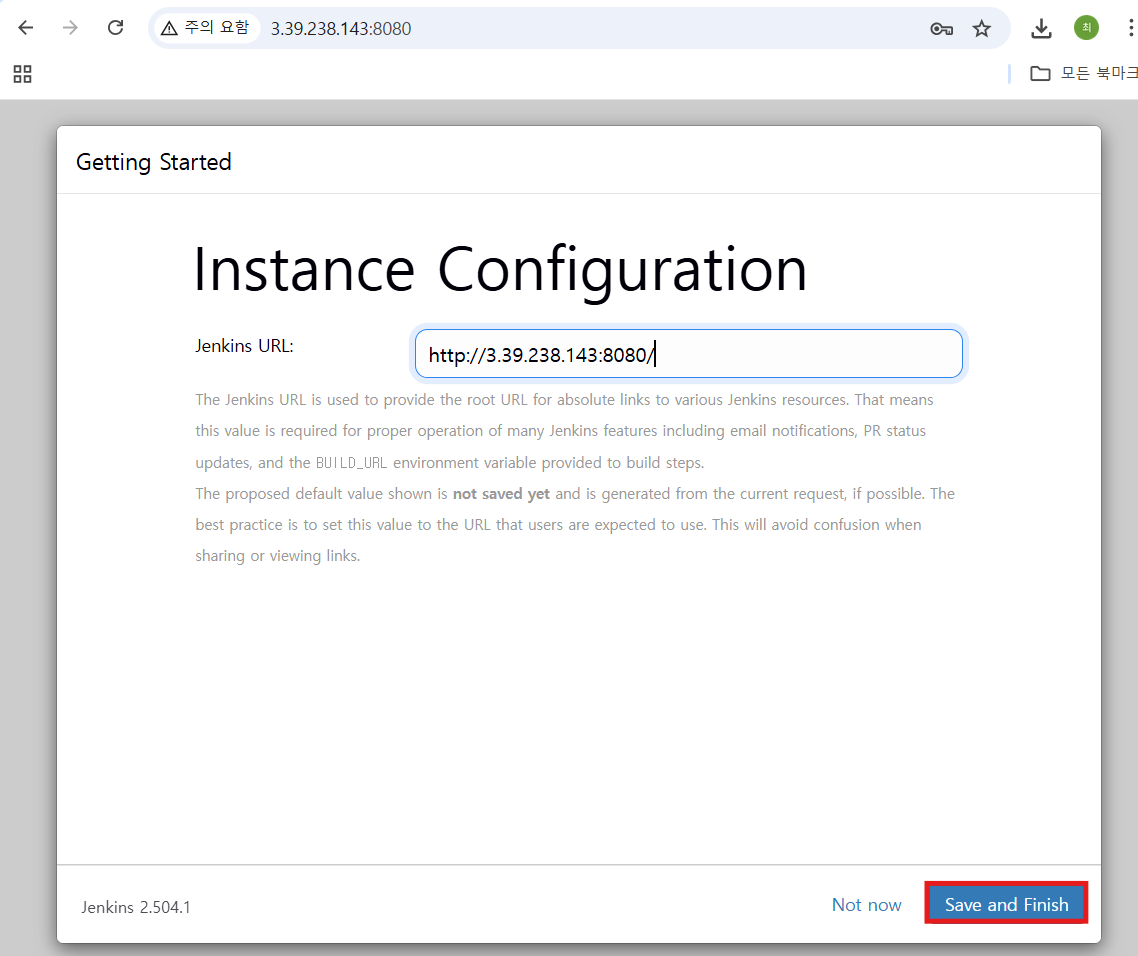

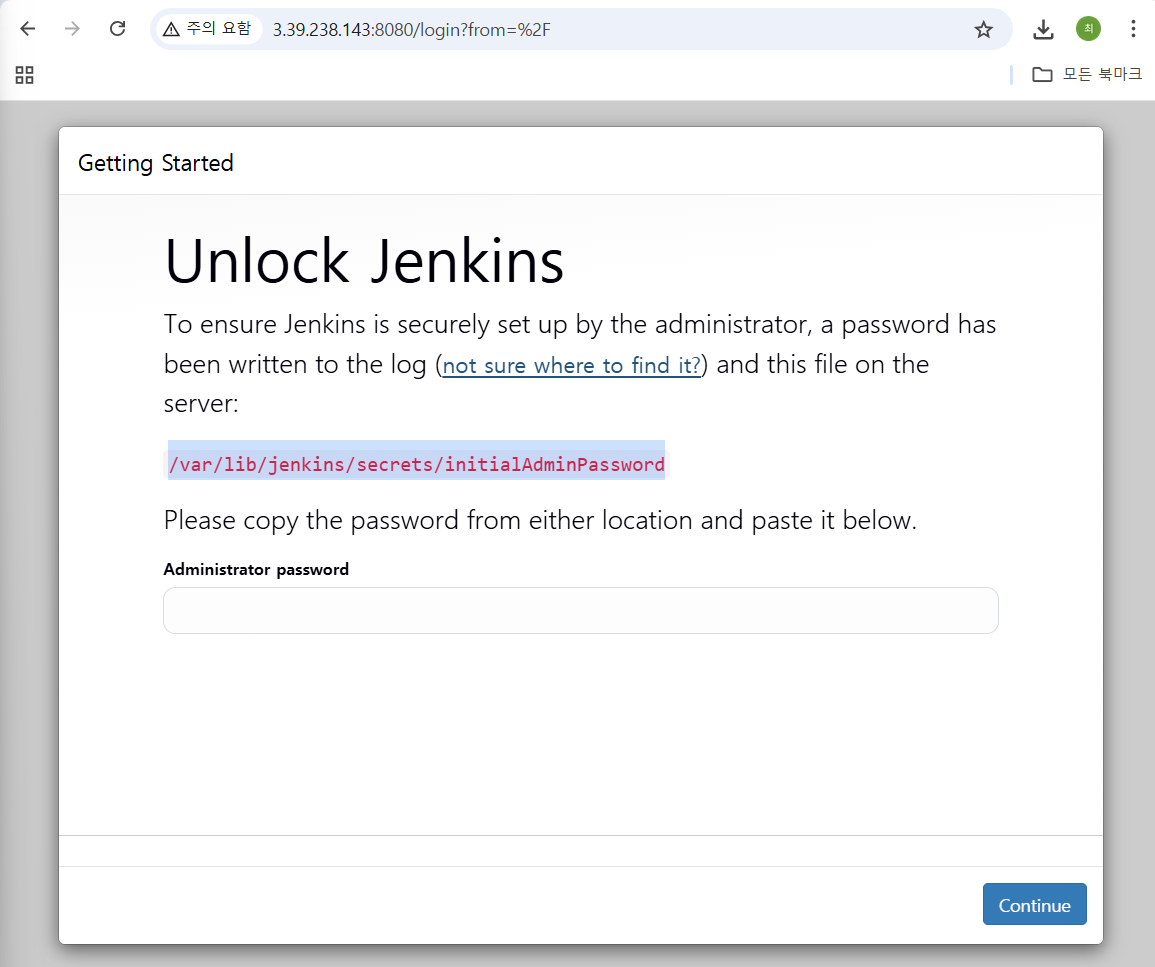

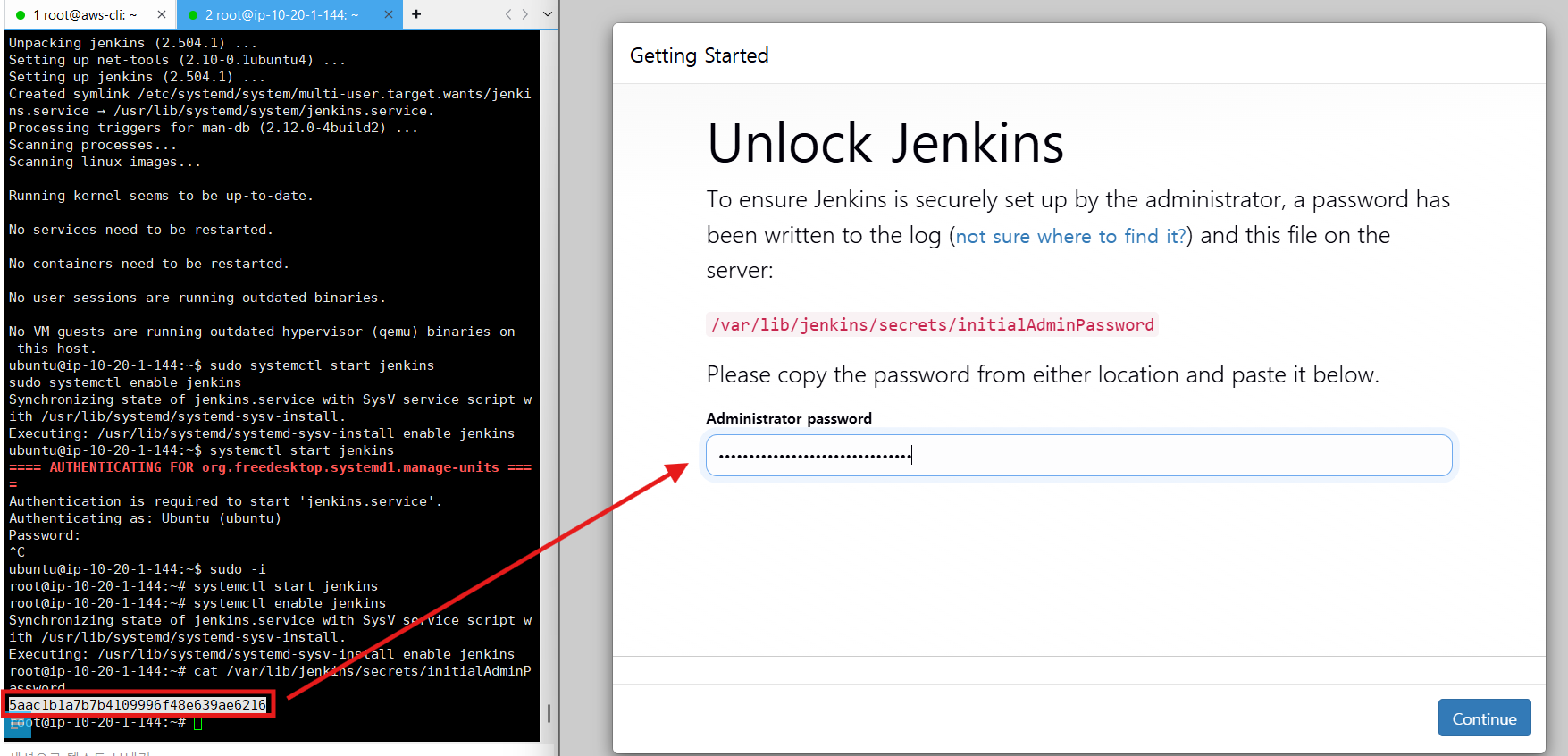

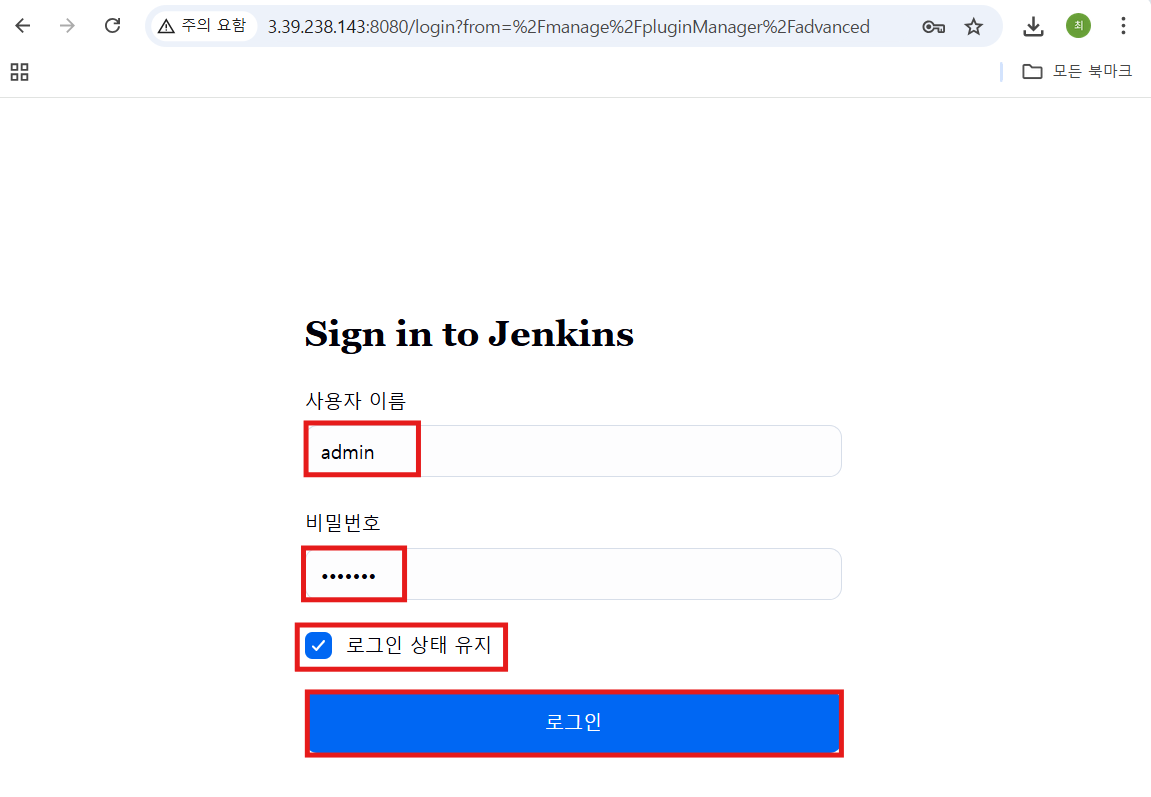

 6. Jenkins 로그인

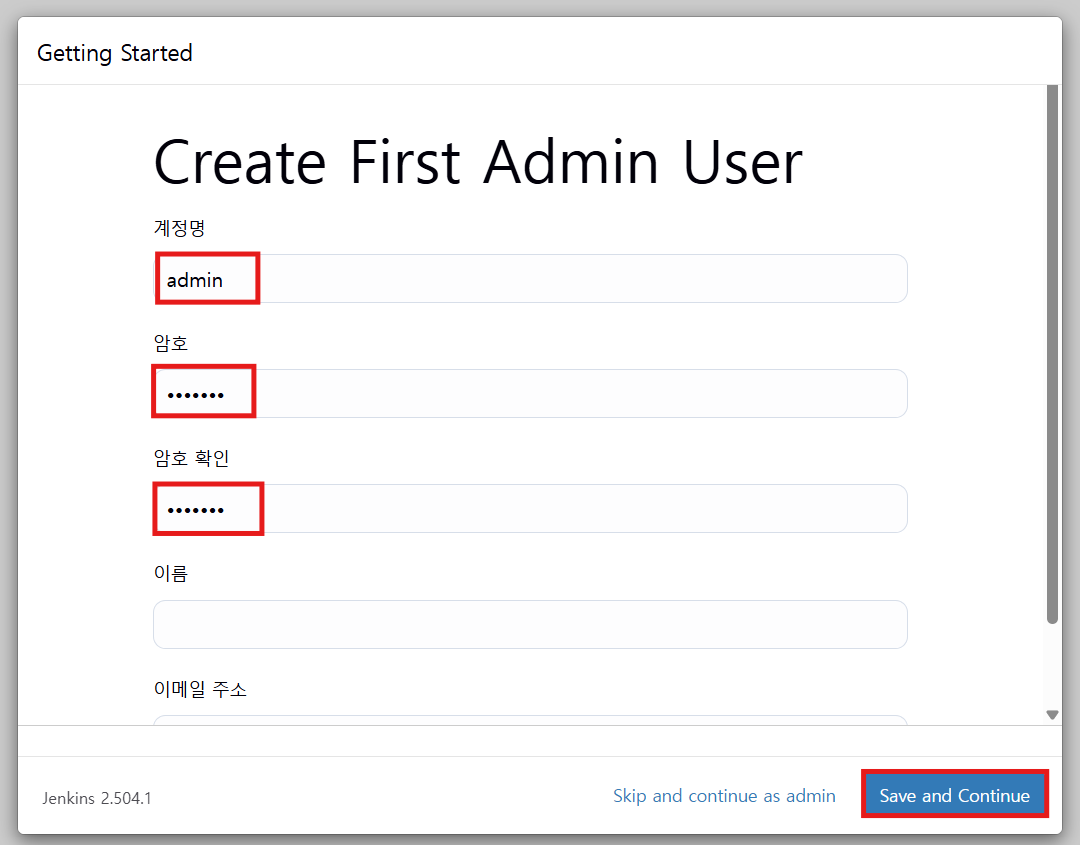

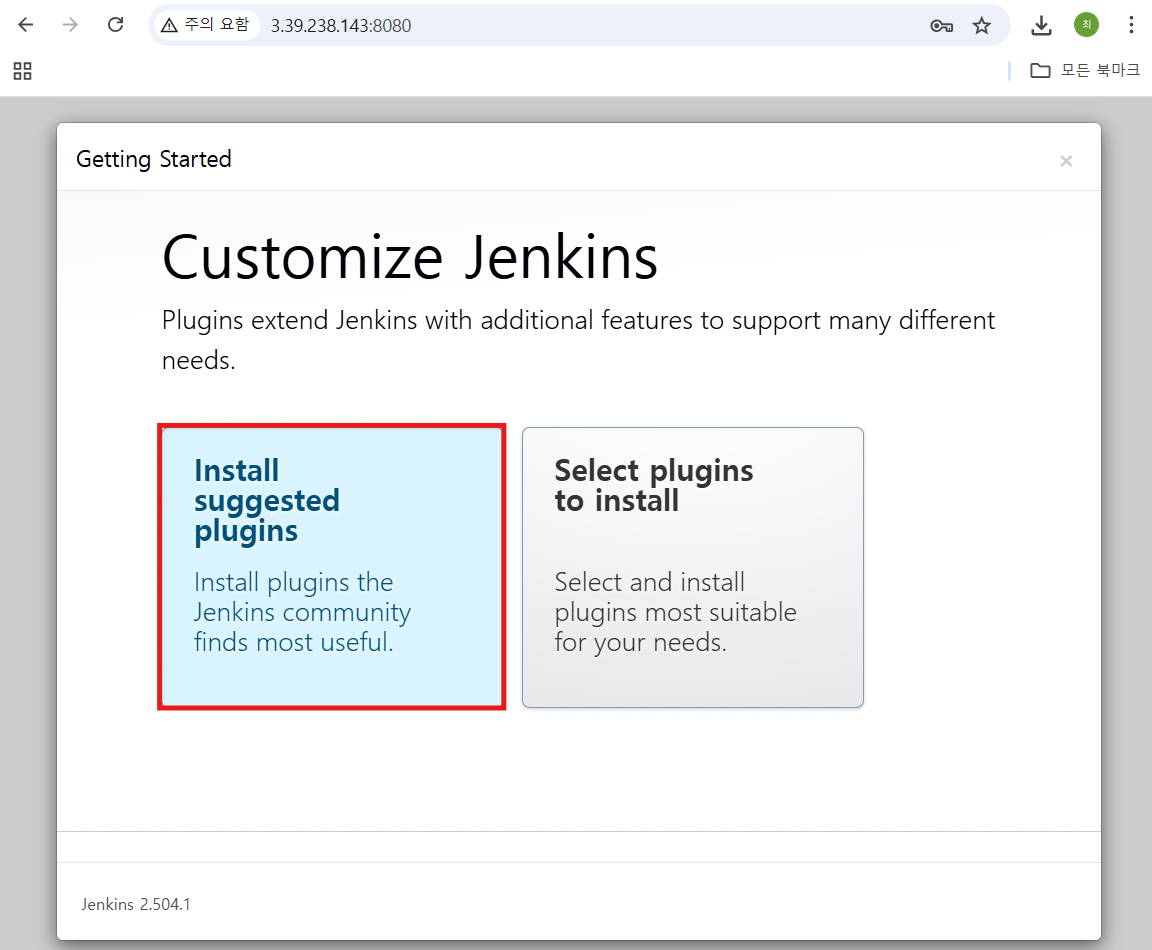

7. Gradle, AWS 플러그인 설치 & 사용자 생성

• Jenkins는 플러그인을 통해 원하는 환경을 구성 가능
• Plugin 설치 시, 오류가 발생하면 인스턴스 유형(small⬆️)이나 포트 의심(보안그룹)

• 계정명 : admin / 암호 : test123

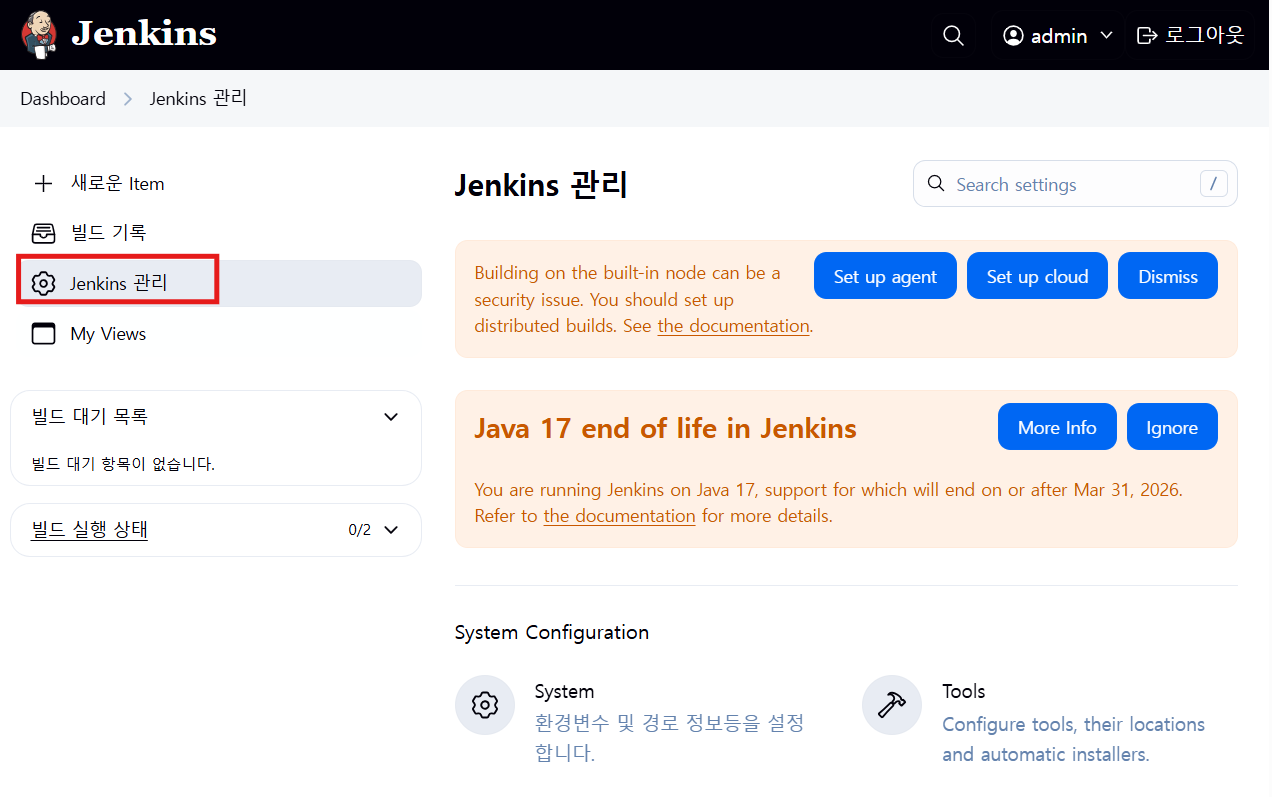

✅ Jenkins에서 주로 볼 곳

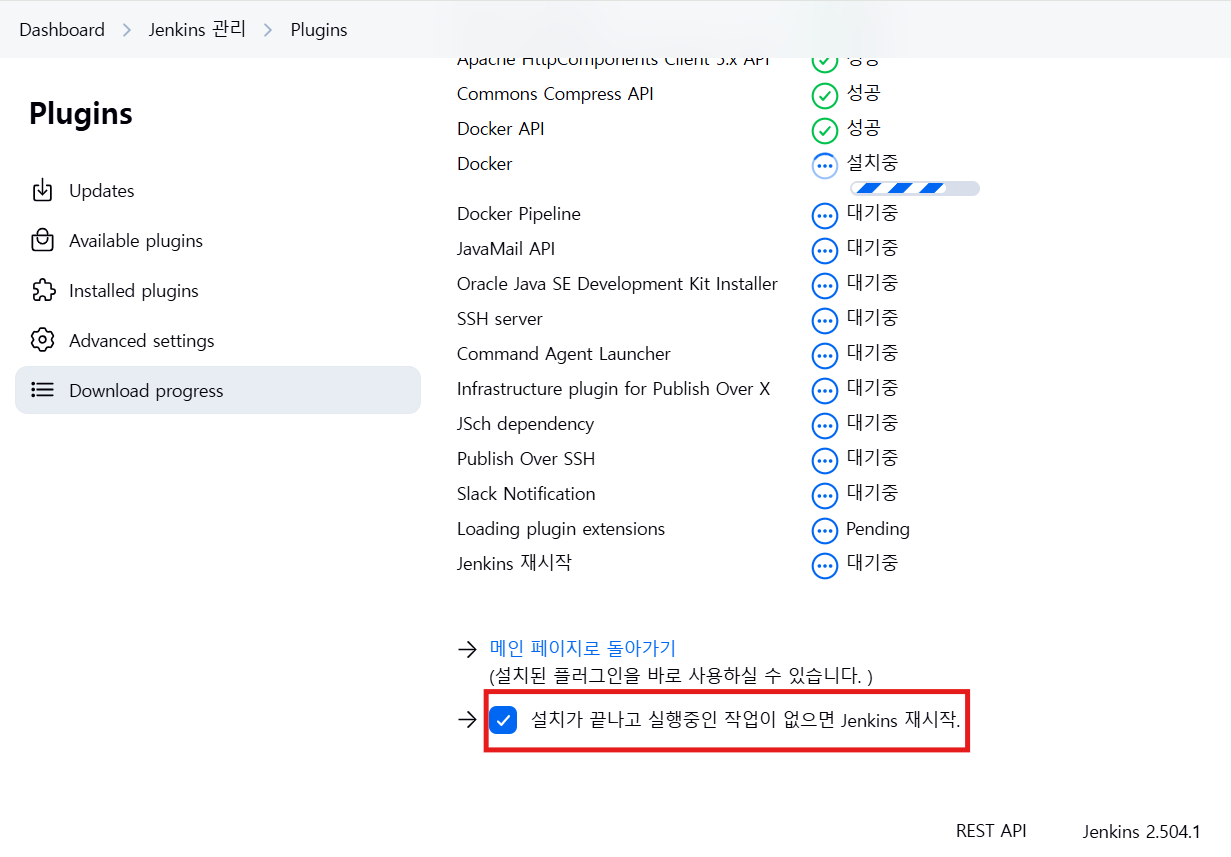

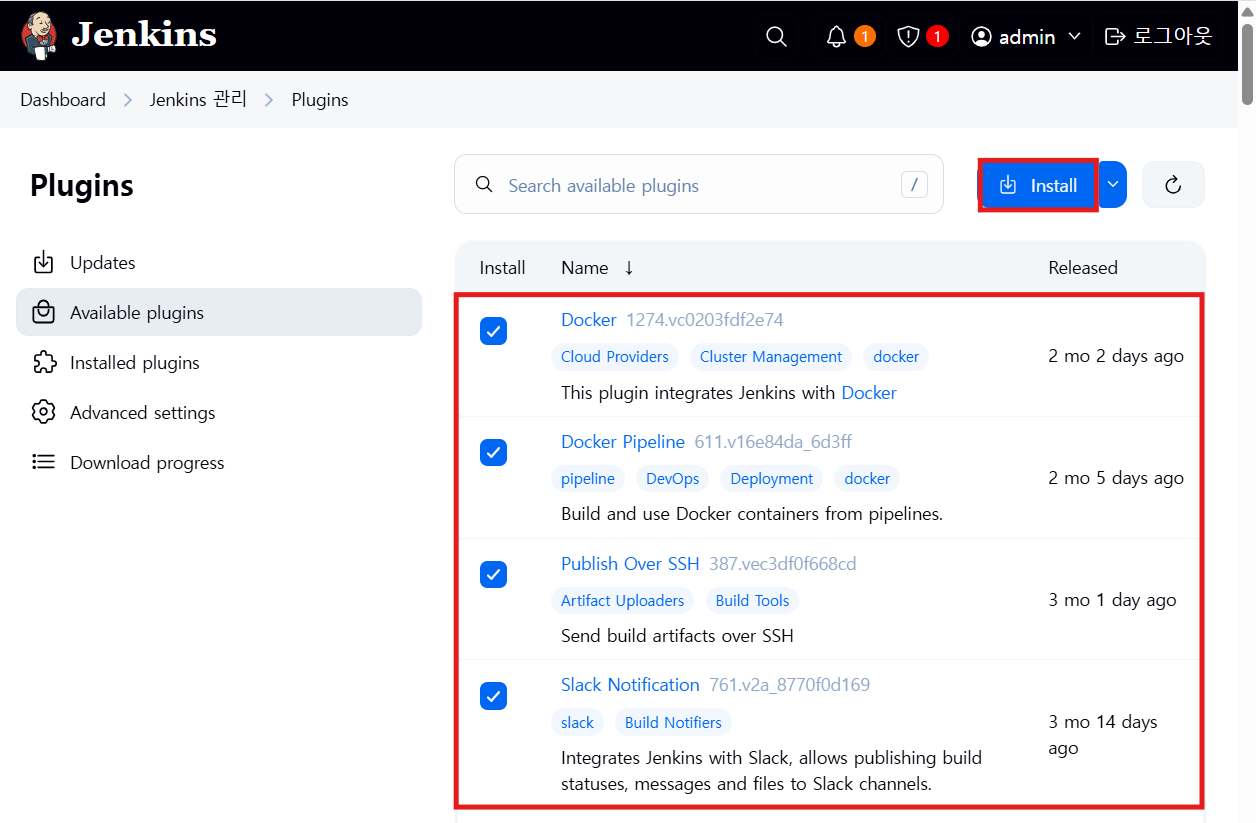

8. Plugin 설치 - Docker & SSH & Slack

• Docker & Docker Pipeline : 이미지 빌드 & PUSH 필요
• Publish Over SSH : Github Push할 때 필요
• Slack Notification : 완료 시, 알람을 위해
• Maven : App 빌드를 위해 필요
   ➡️ 추후에 설치 & 설정할 예정

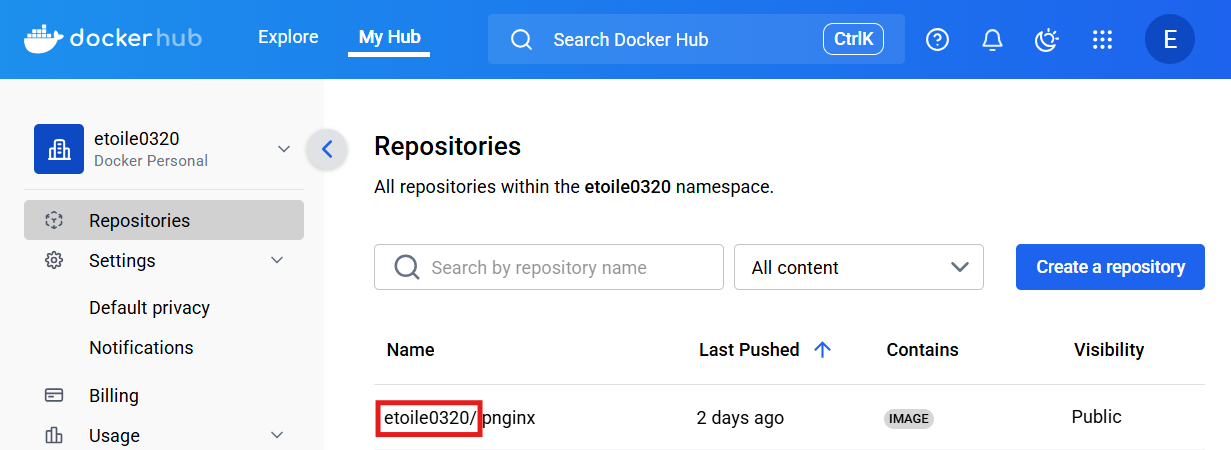

 9. Docker Hub 로그인

• username : etoile0320 ➡️ 나중에 등록할 예정



10. 플러그인 설치 완료 ➡️ Jenkins 재시작 : 로그인

• ⚠️주의 : 나중에 Jenkins 빌드를 많이 하면, 디스크 용량이 부족한 경우가 발생
  ➡️ 그럴 때는 EBS를 늘리면 됨

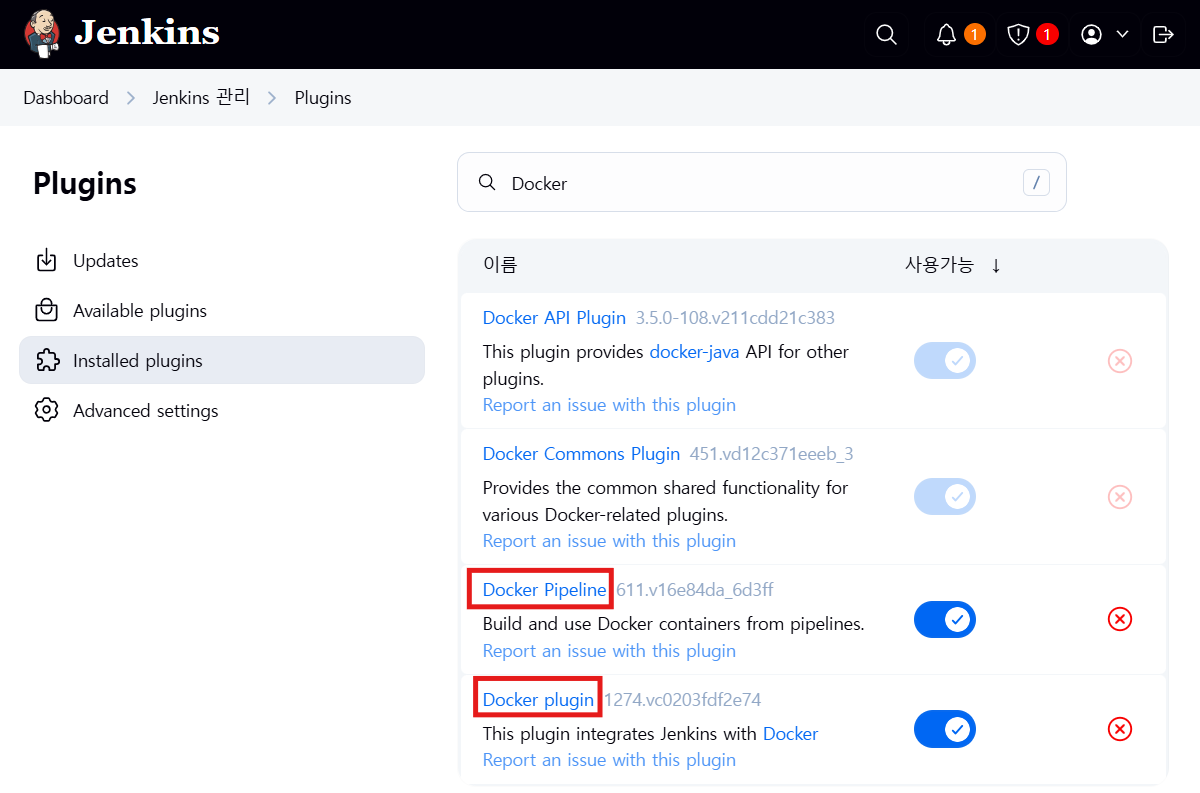

 11. Plugin 설치 확인

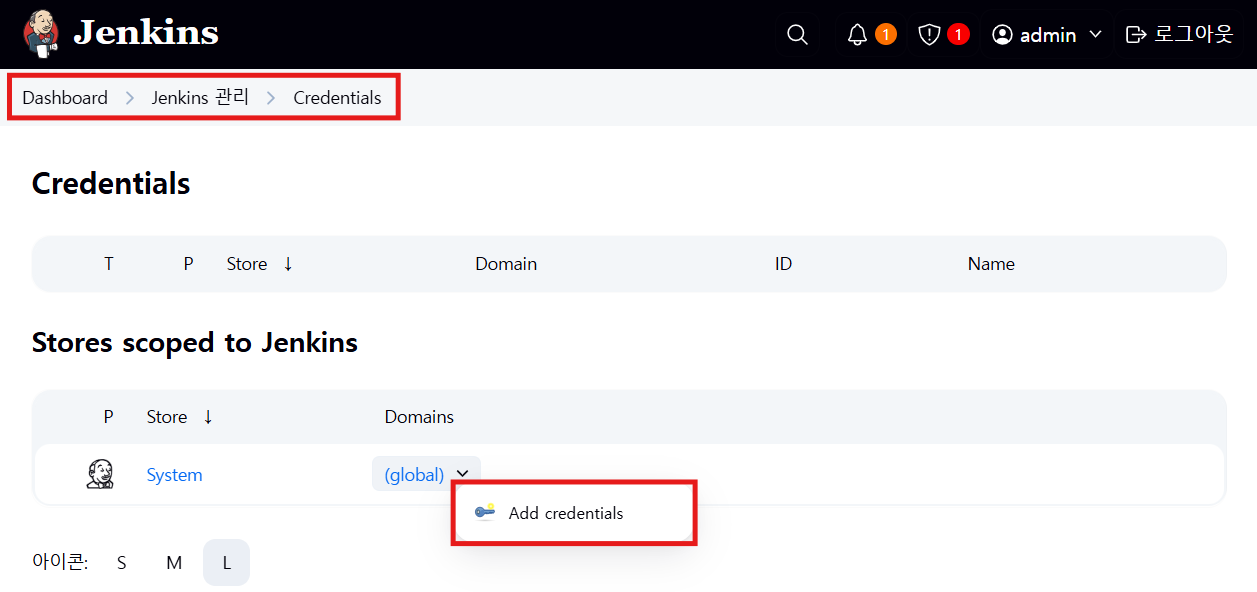

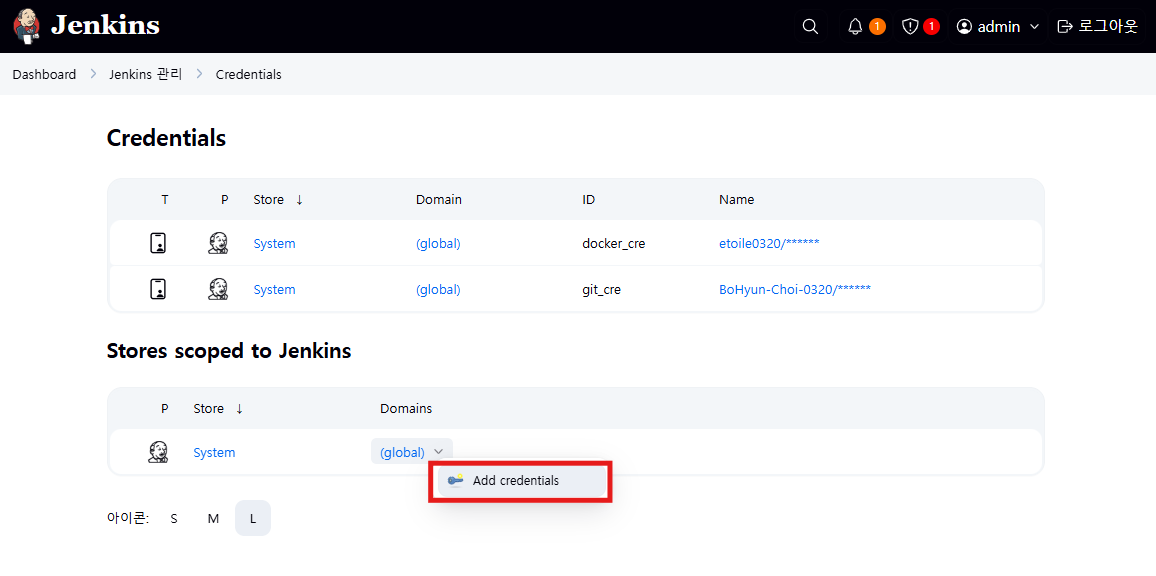

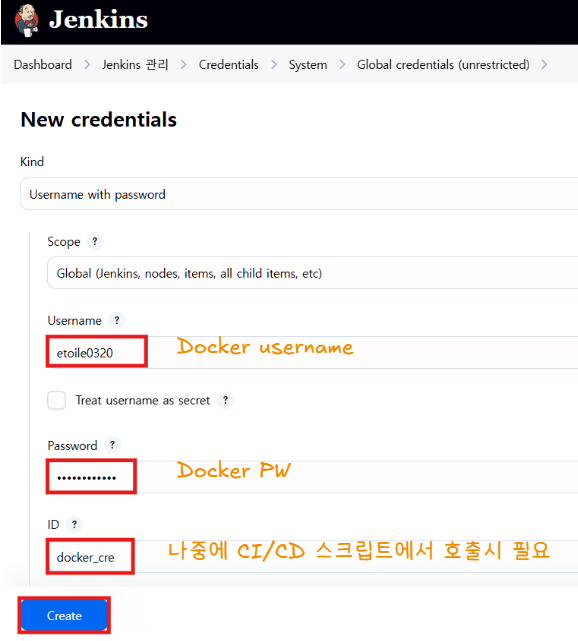

12. Credential 생성

• Docker 자격증명 설정

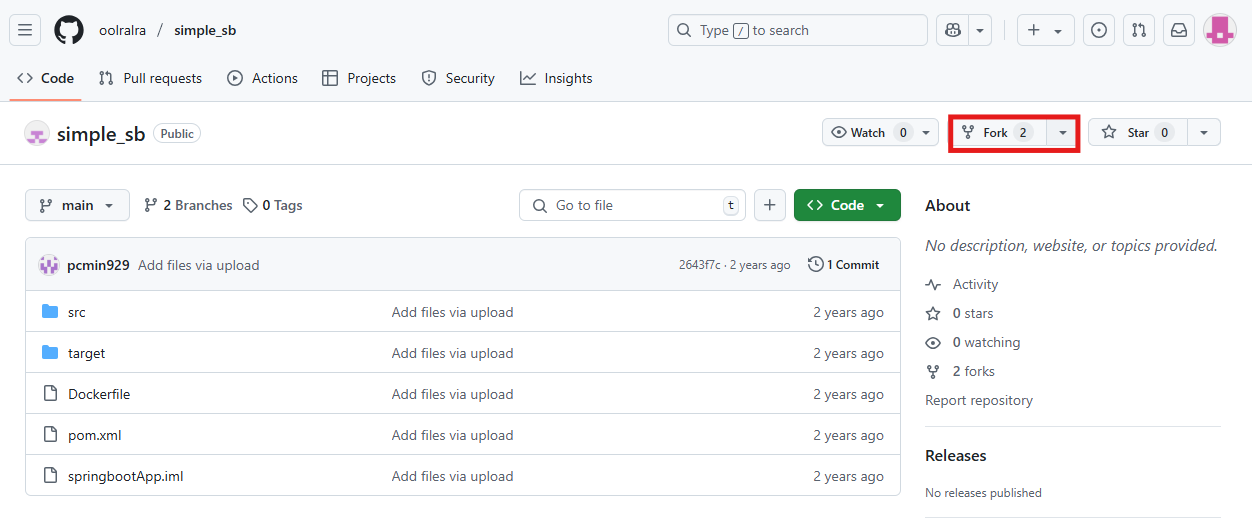

13. Github Fork - 간단한 스프링 앱

• 소스코드 -  https://github.com/oolralra/simple_sb.git

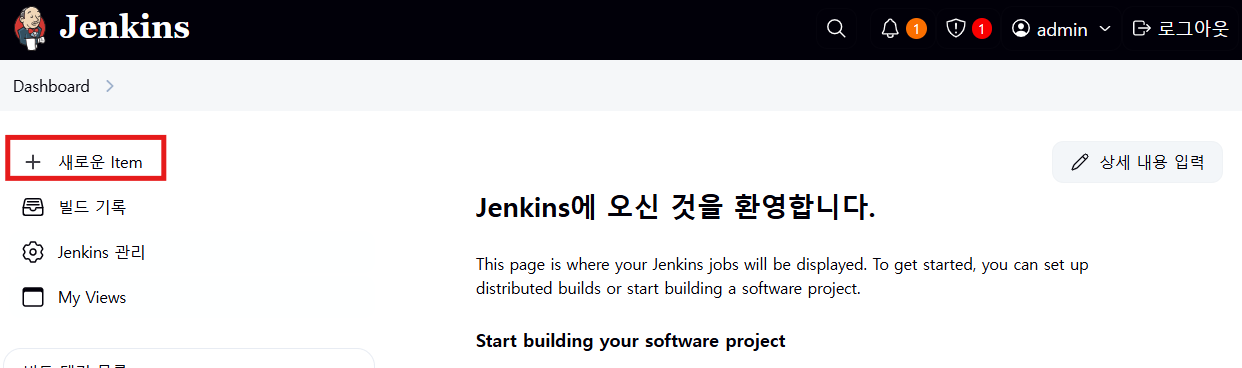

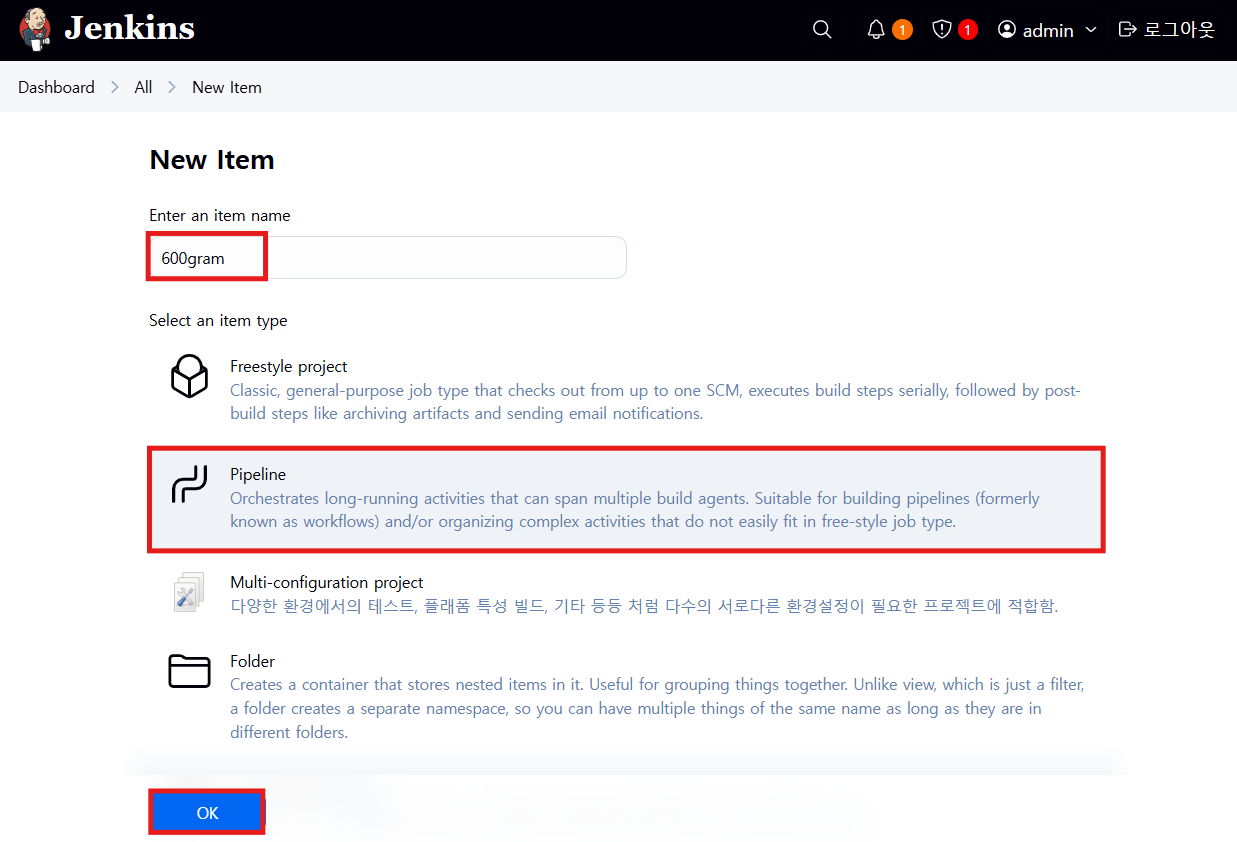

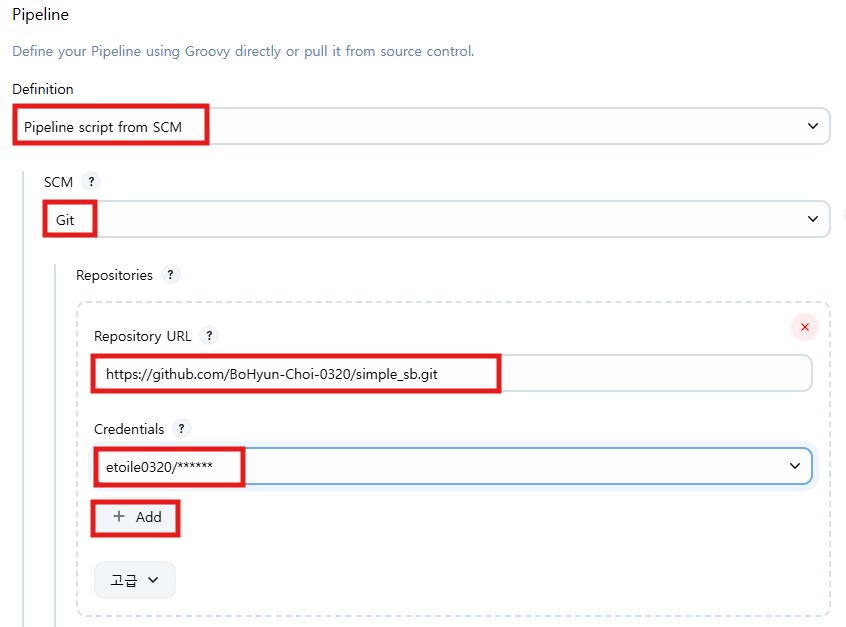

14. Jenkins 상의 프로젝트 생성 - Pipeline

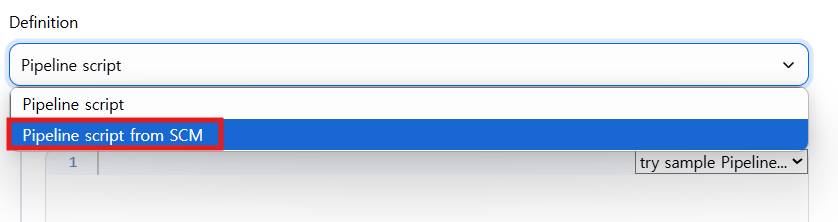

• SCM(Source Code Management) - Git에 CI/CD 스크립트를 저장

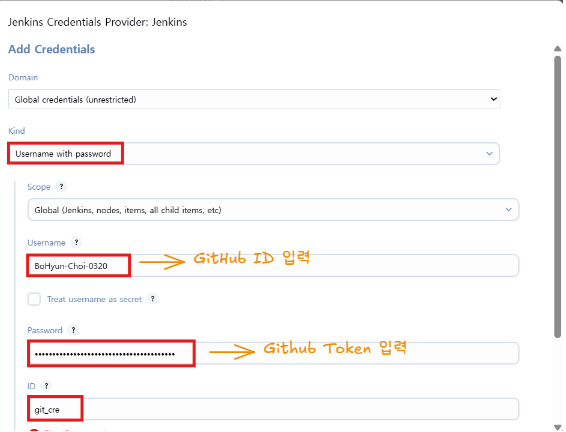

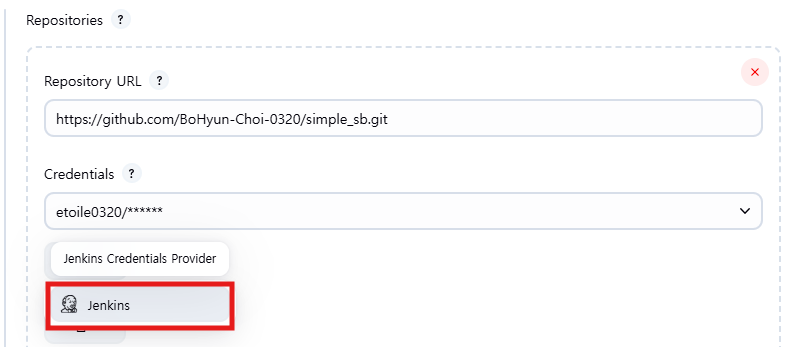

• Credential 생성 - Github

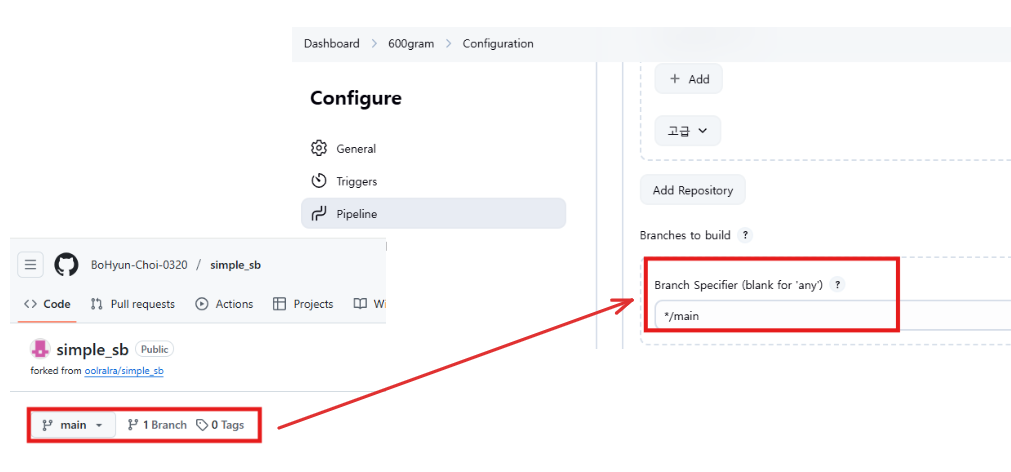

• Github 레포지토리의 블랜치 명과 일치해야 함❗

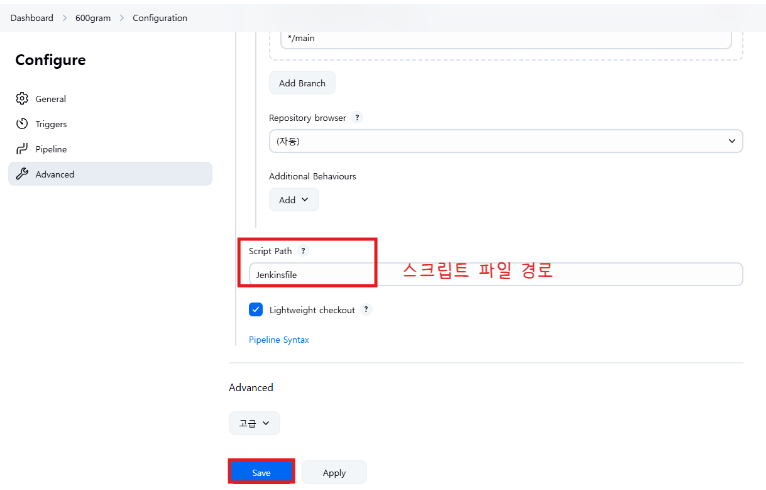

• 스크립트 파일 경로 : /Jenkins

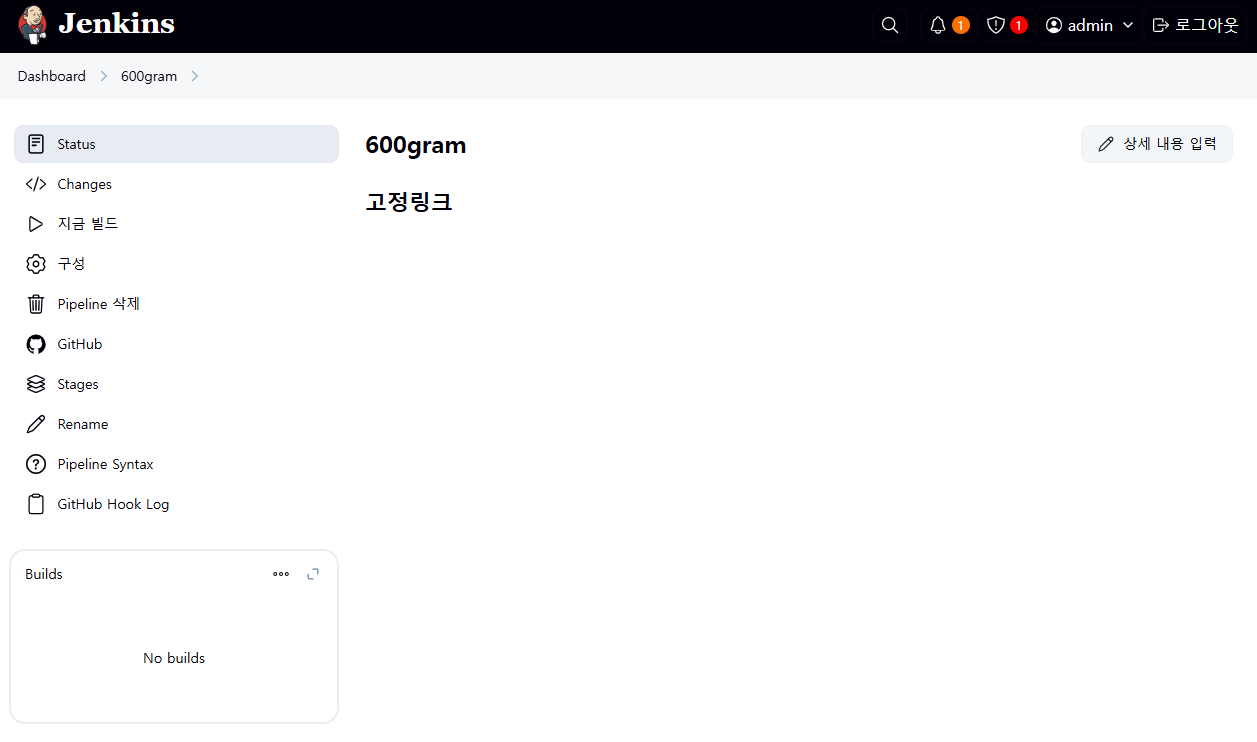

15. Jenkins 프로젝트 생성 확인

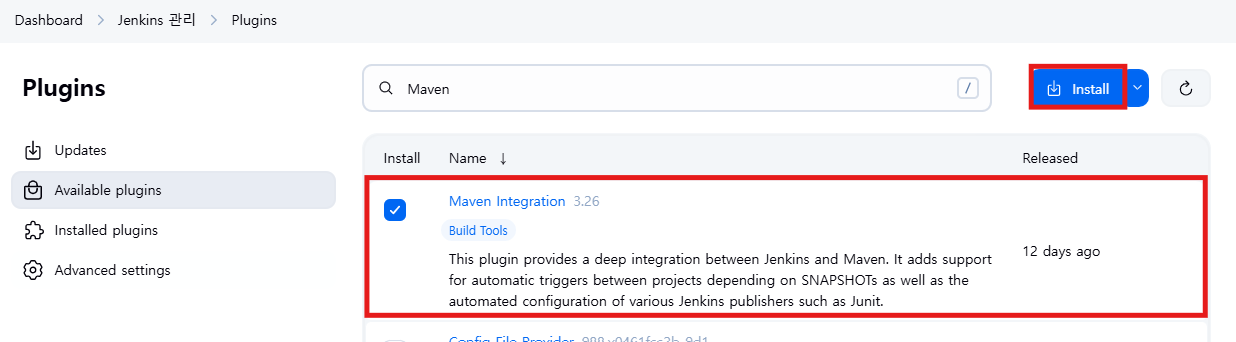

16. Plugin 설치 - Maven

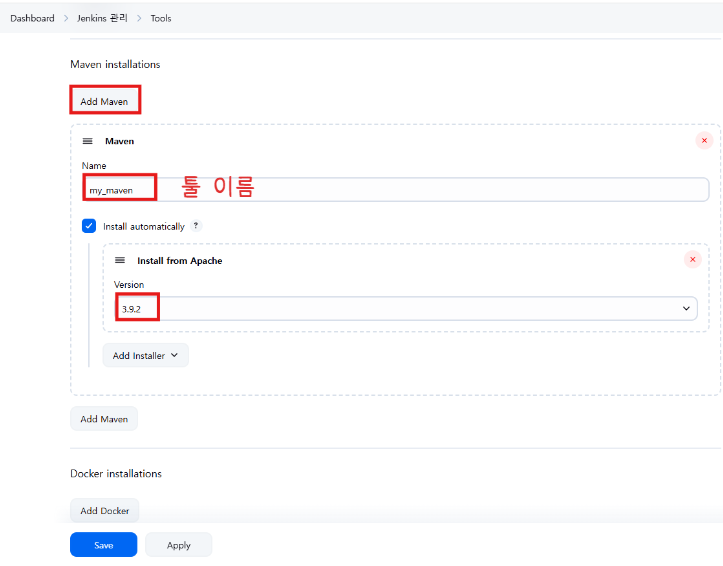

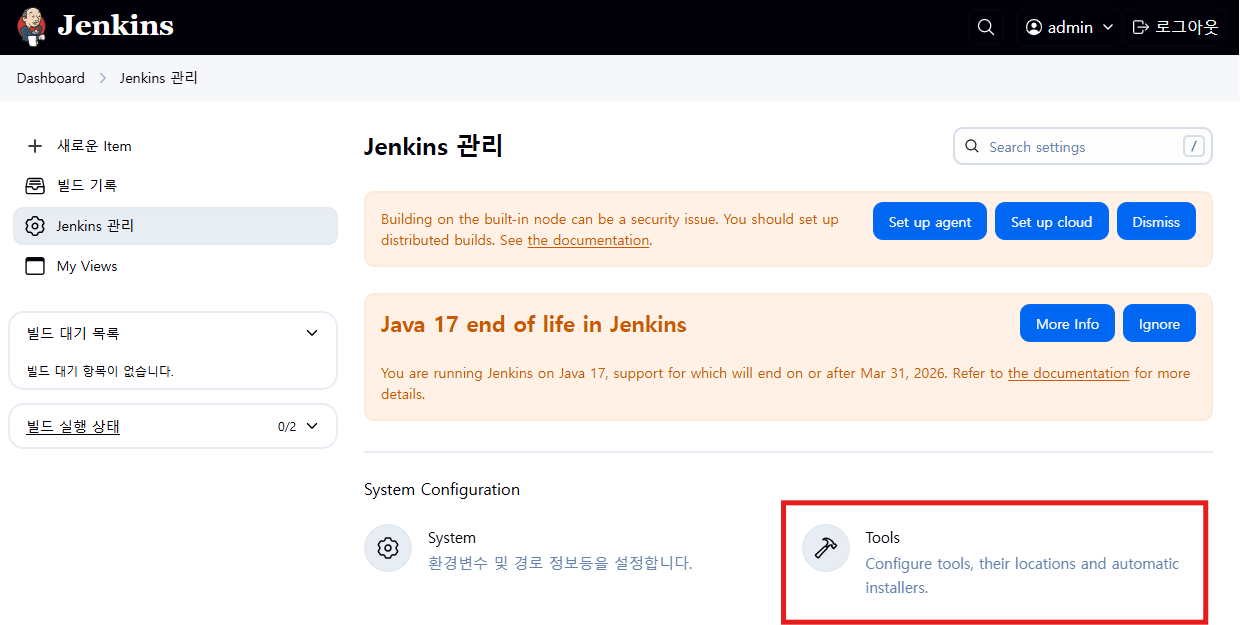

17. Tool - Maven이라는 도구 정의

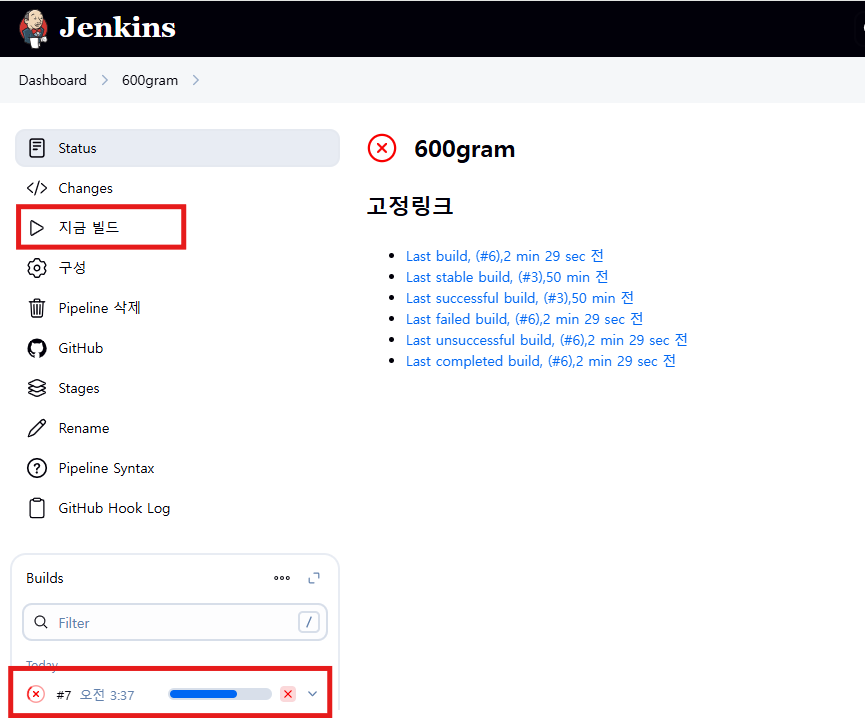

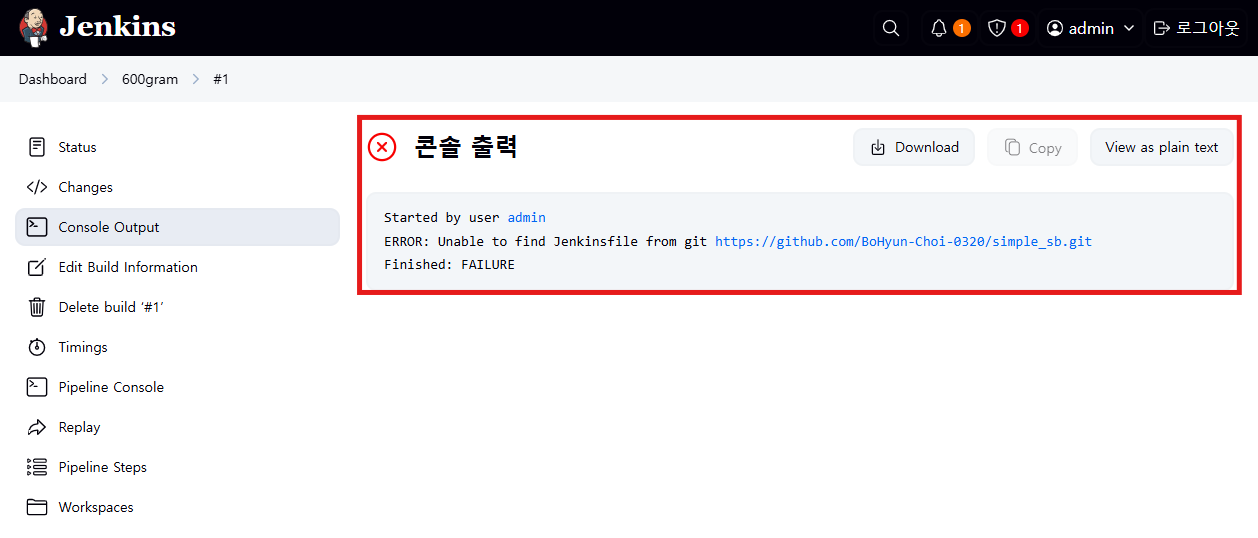

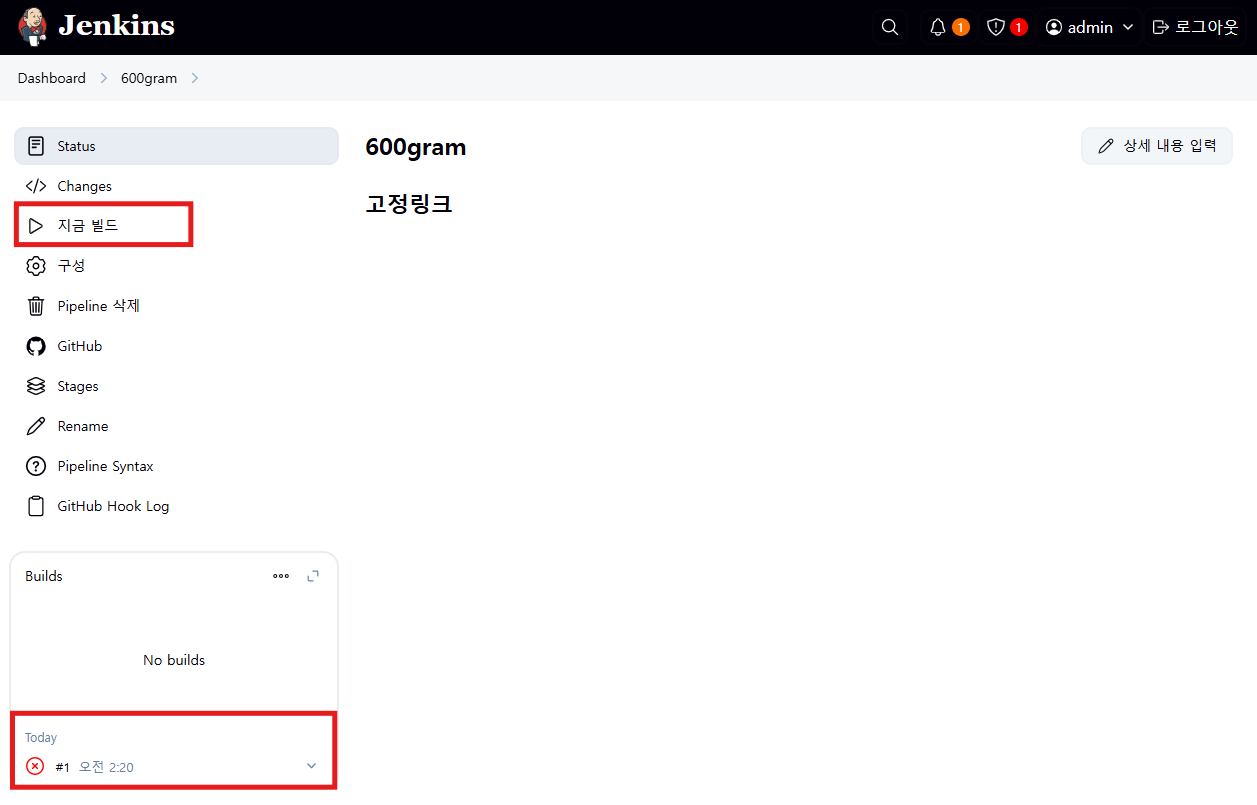

18. 지금 빌드 ➡️ 실패 : Git 레포는 확인했지만, jenkinsfile을 찾지 못함





💡 Jenkinsfile이라는 스크립트에서 해야 할 것

1️⃣ 소스코드에 변경사항이 생겼을 때, git clone
2️⃣ App 빌드 (Maven) ➡️ target/springbootApp.jar 파일 생성
3️⃣ target/springbootApp.jar을 Docker build
4️⃣ 컨테이너 레지스트리(Docker Hub)에 Push
5️⃣ GitHub 레포지토리를 소스 레포지토리에서 deploy 레포로 변경 후, git clone
6️⃣ deployment.yml 파일의 이미지 태그 수정 후, Push

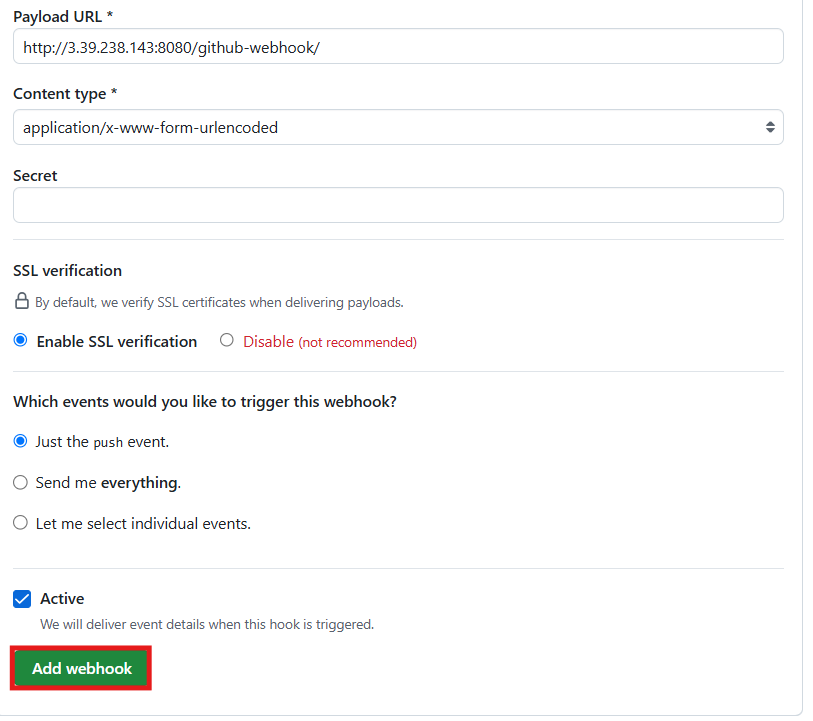

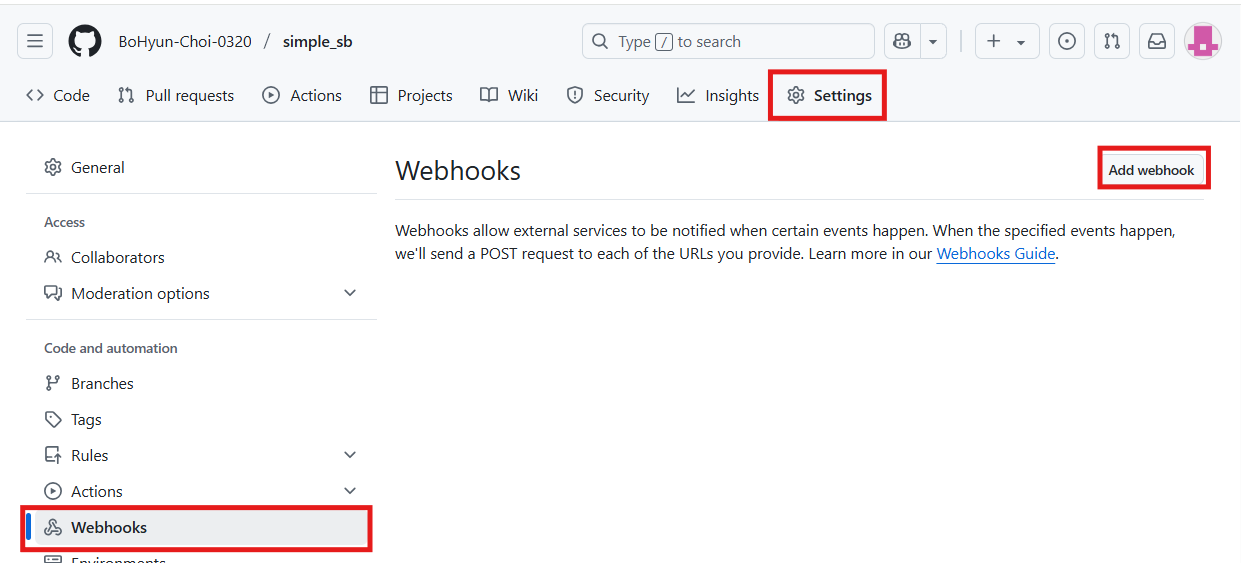

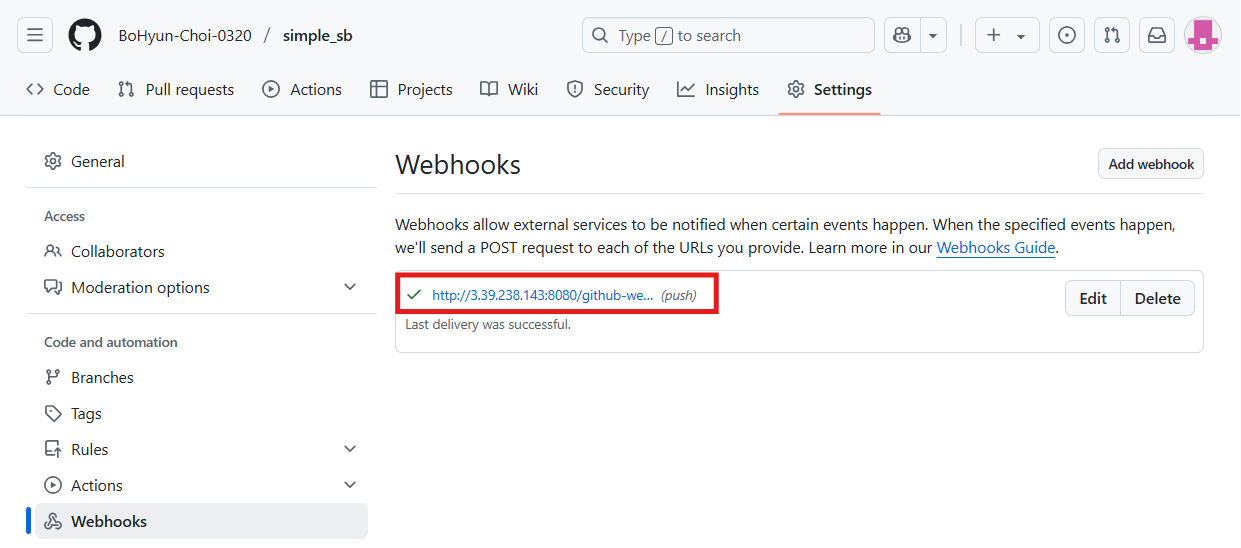

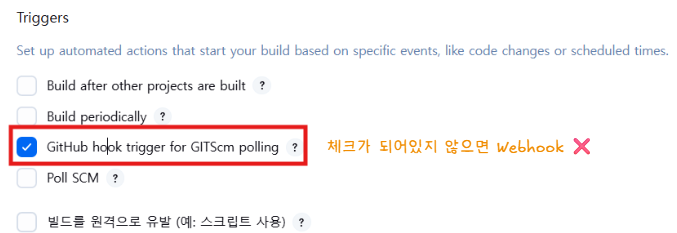

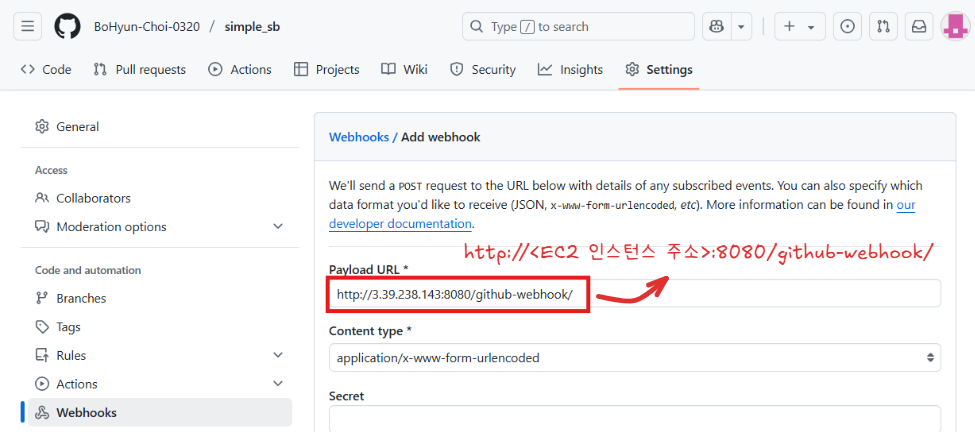

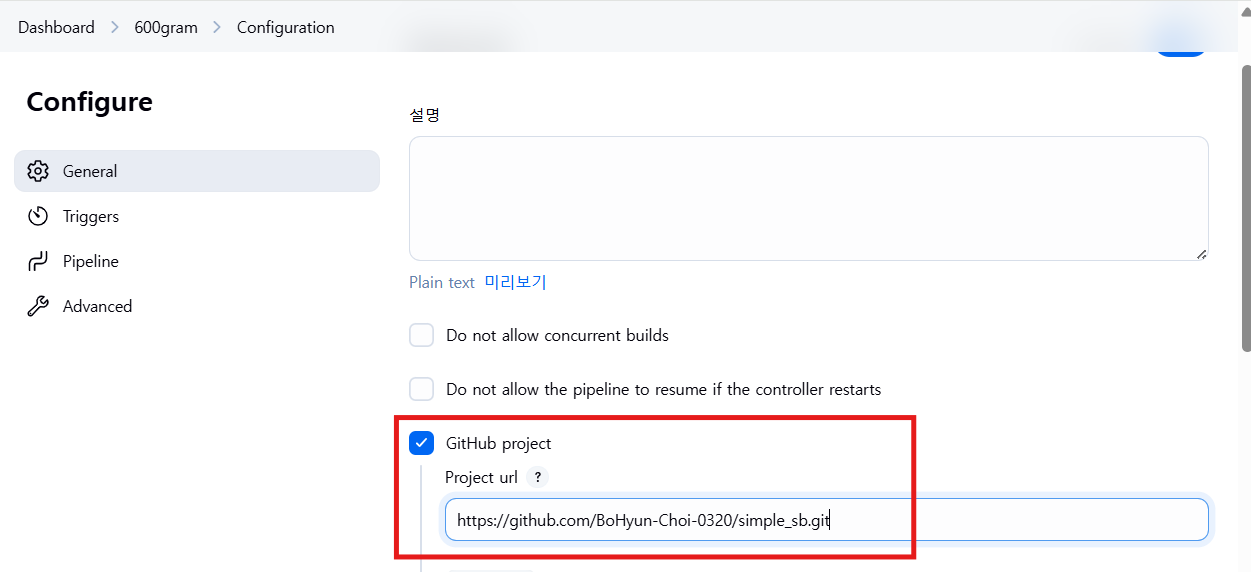

19. github - webhook 환경 구성

✅ webhook 설정 완료

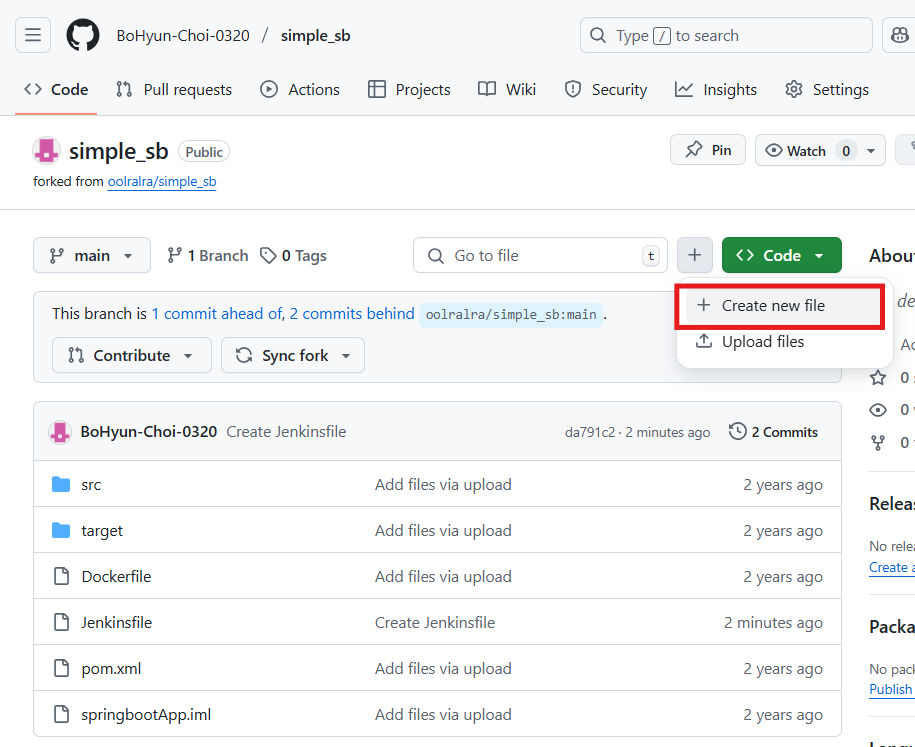

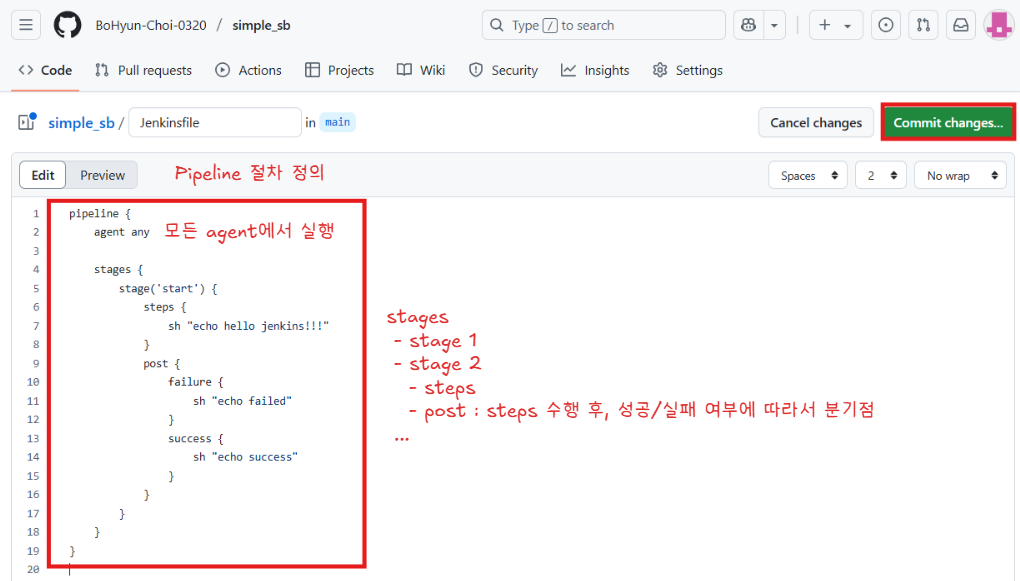

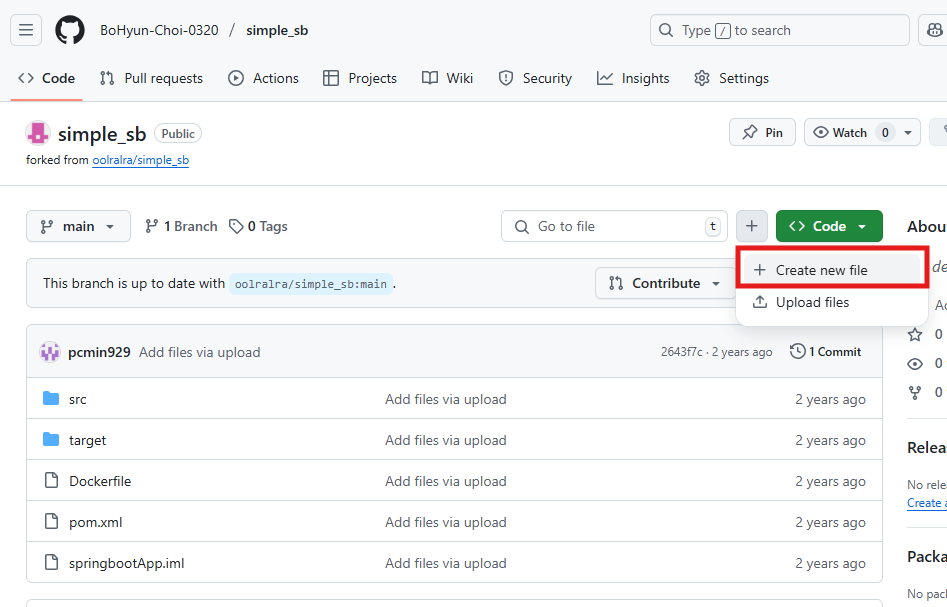

20. Git 레포지토리에 Jenkinsfile 추가

pipeline {
    agent any

    stages {
        stage('start') {
            steps {
                sh "echo hello jenkins!!!"
            }
            post {
                failure {
                    sh "echo failed"
                }
                success {
                    sh "echo success"
                }
            }
        }
    }
}

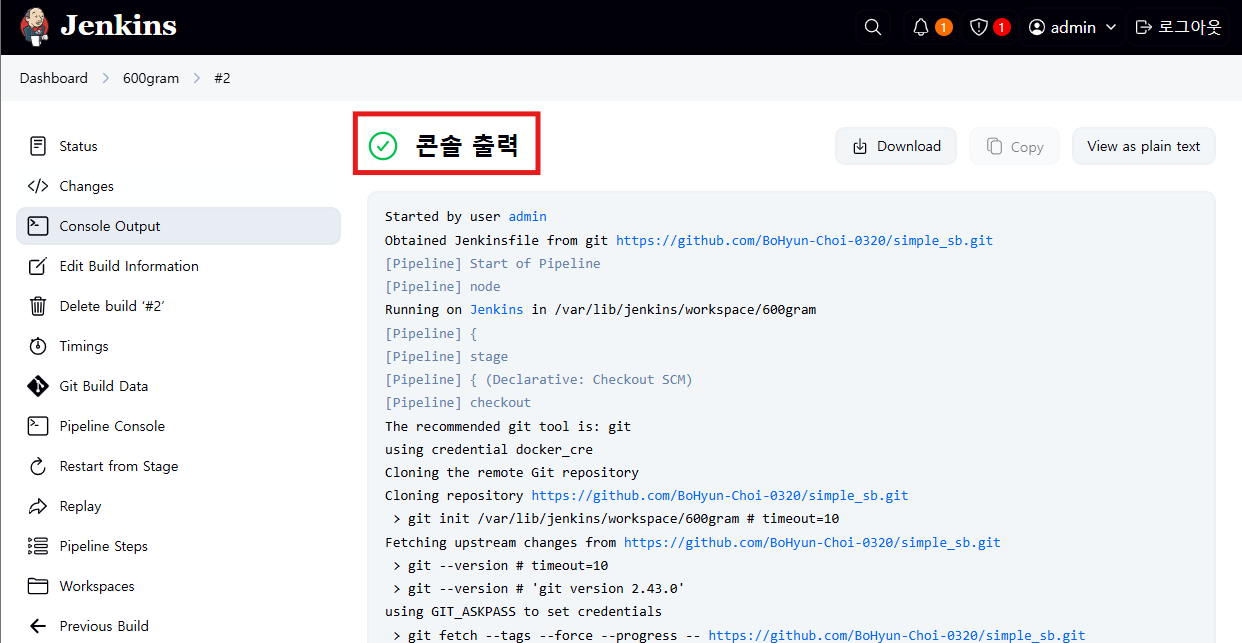

21. 지금 빌드 ➡️ 성공 확인

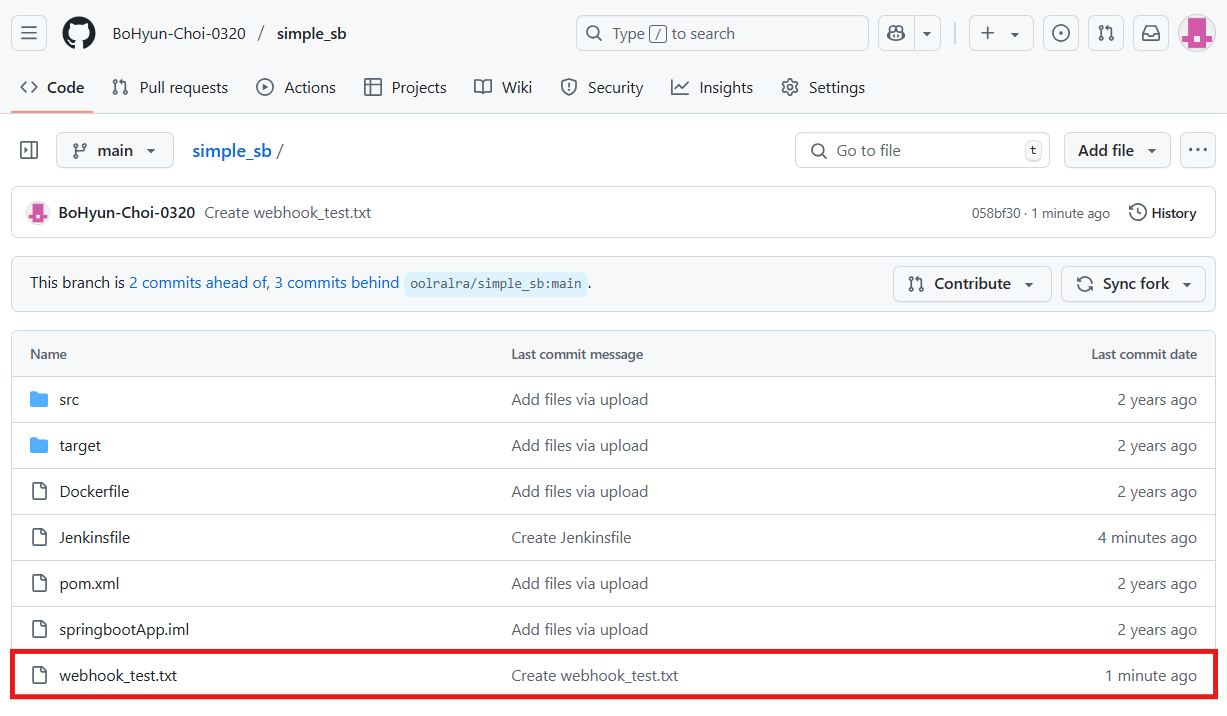

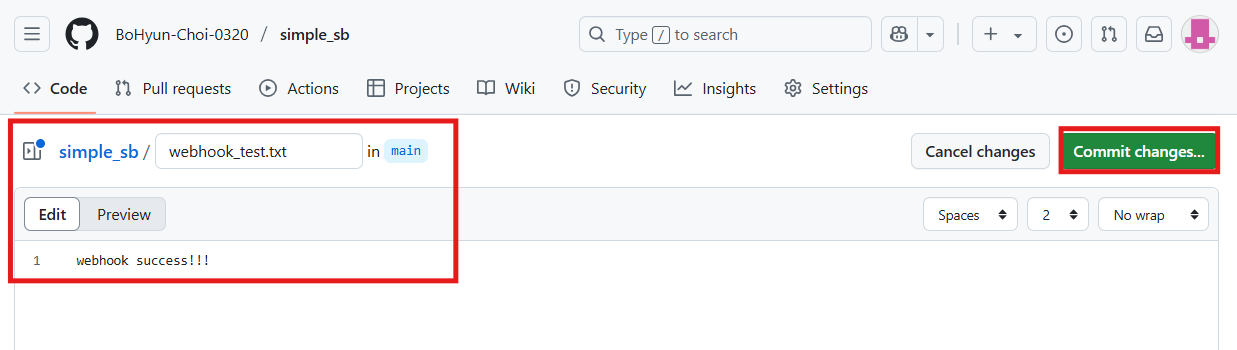

• webhook 확인을 위해 소스코드 변경

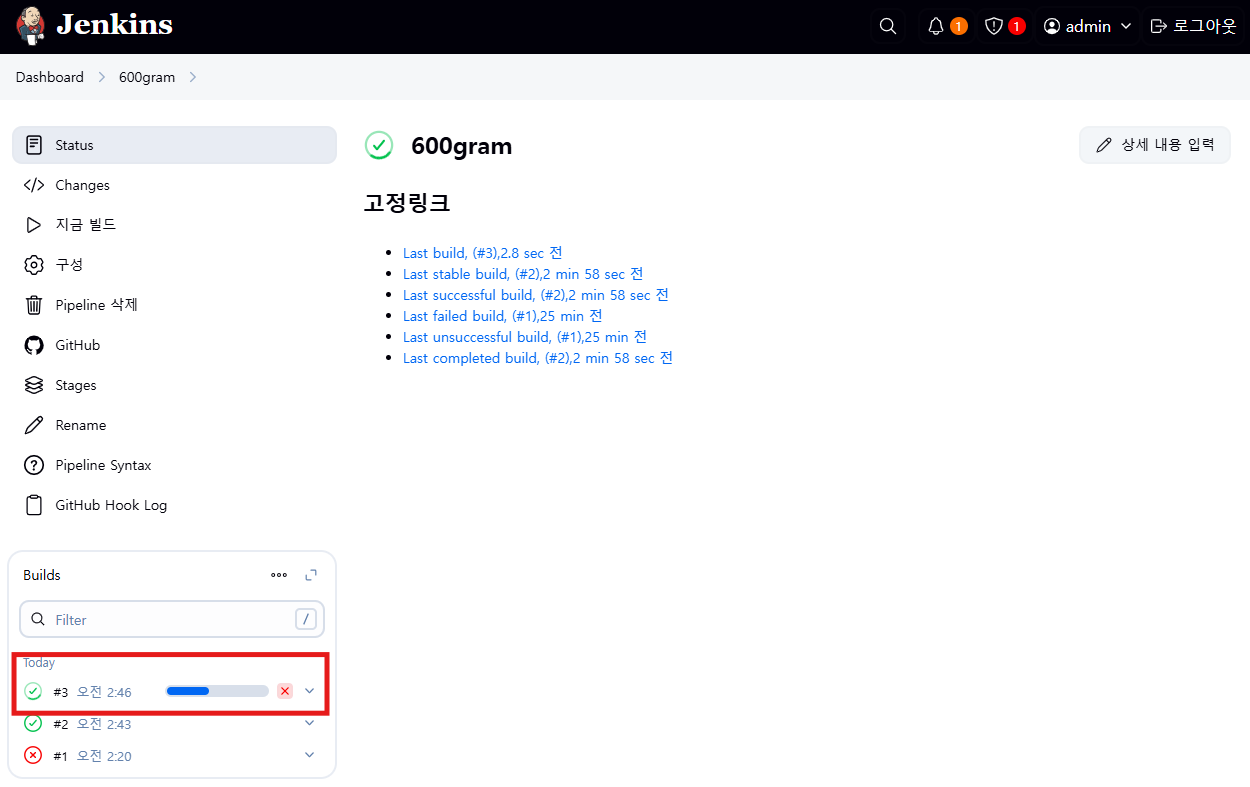

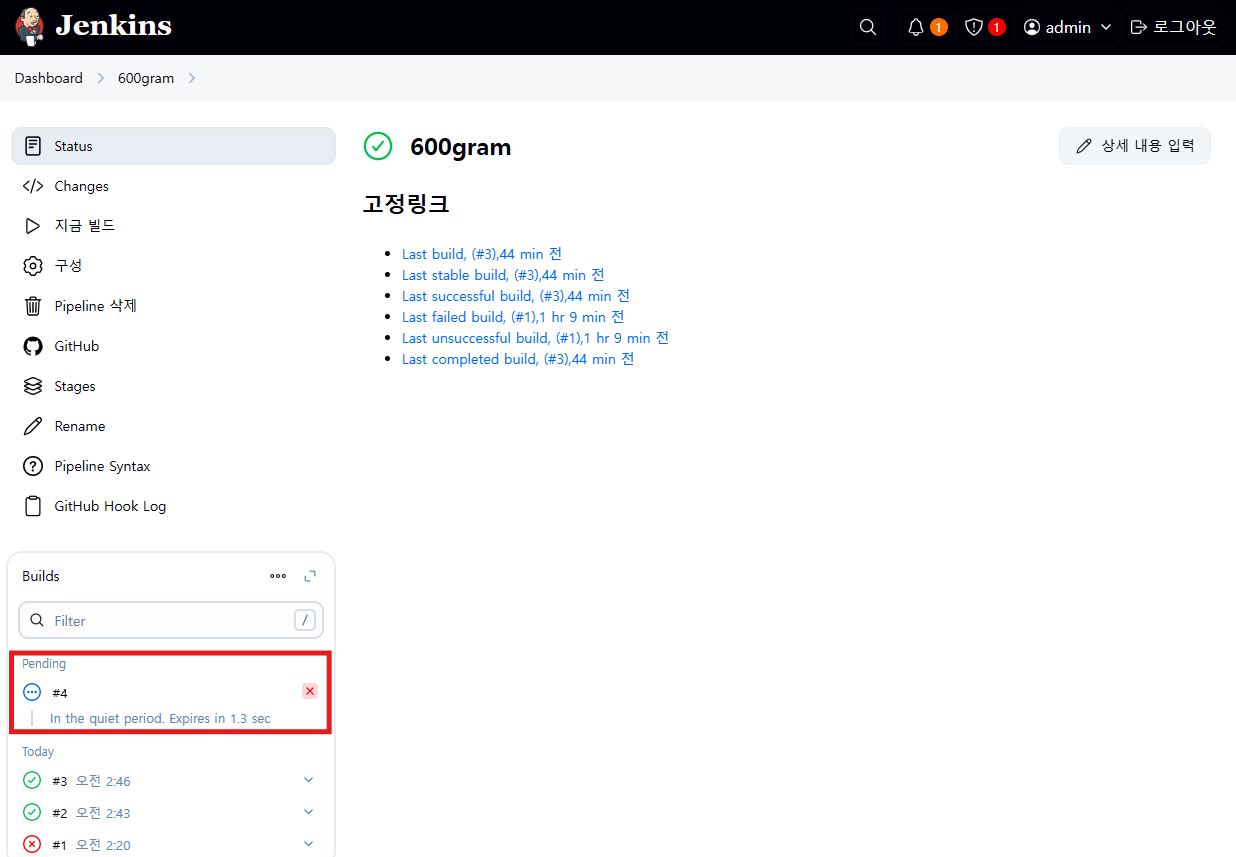

22. webhook으로 Jenkins Build가 자동으로 수행되는지 확인 = webhook 성공



• 위에서 정리한 절차대로 스크립트를 짜면 된다.

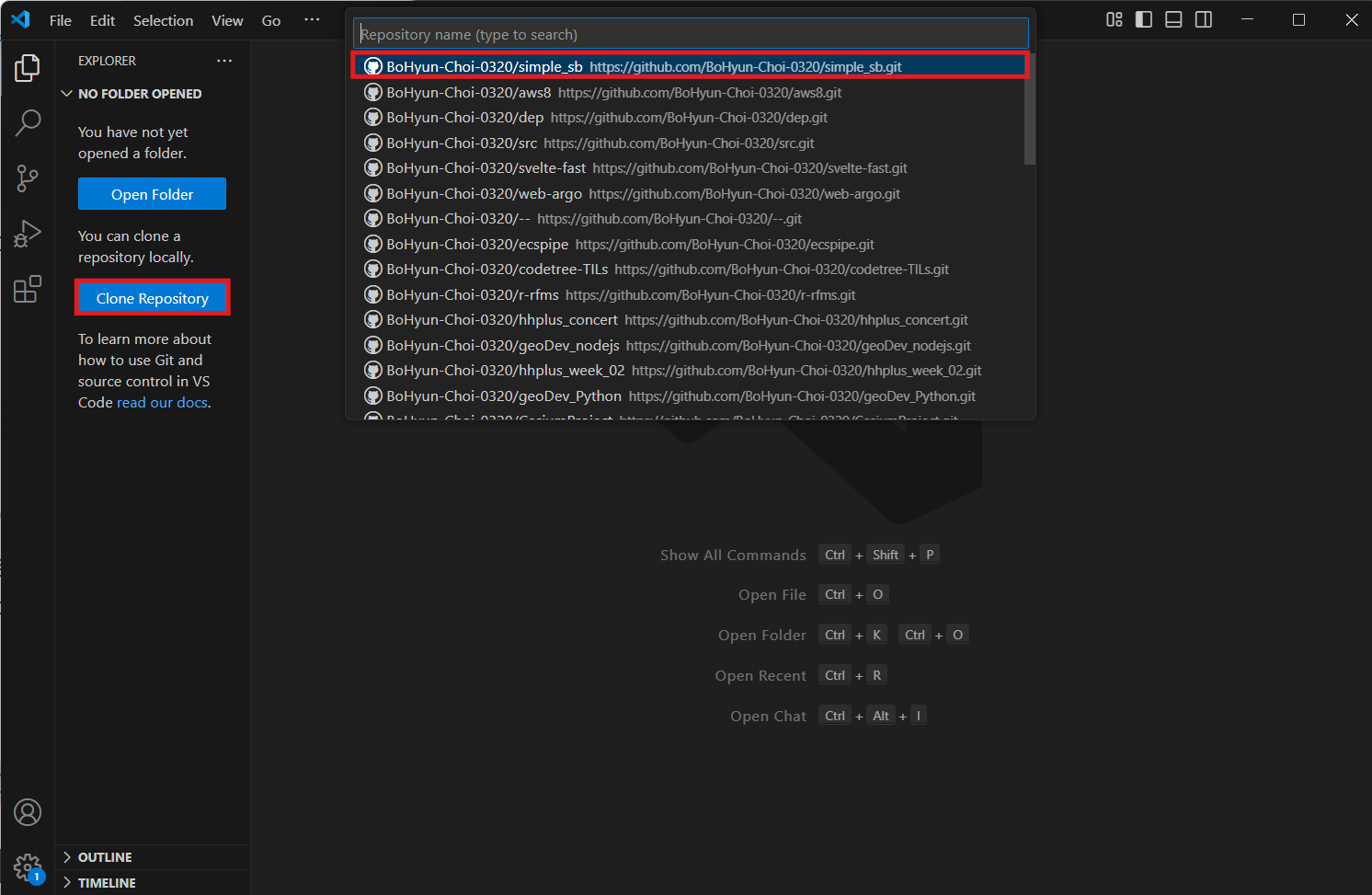

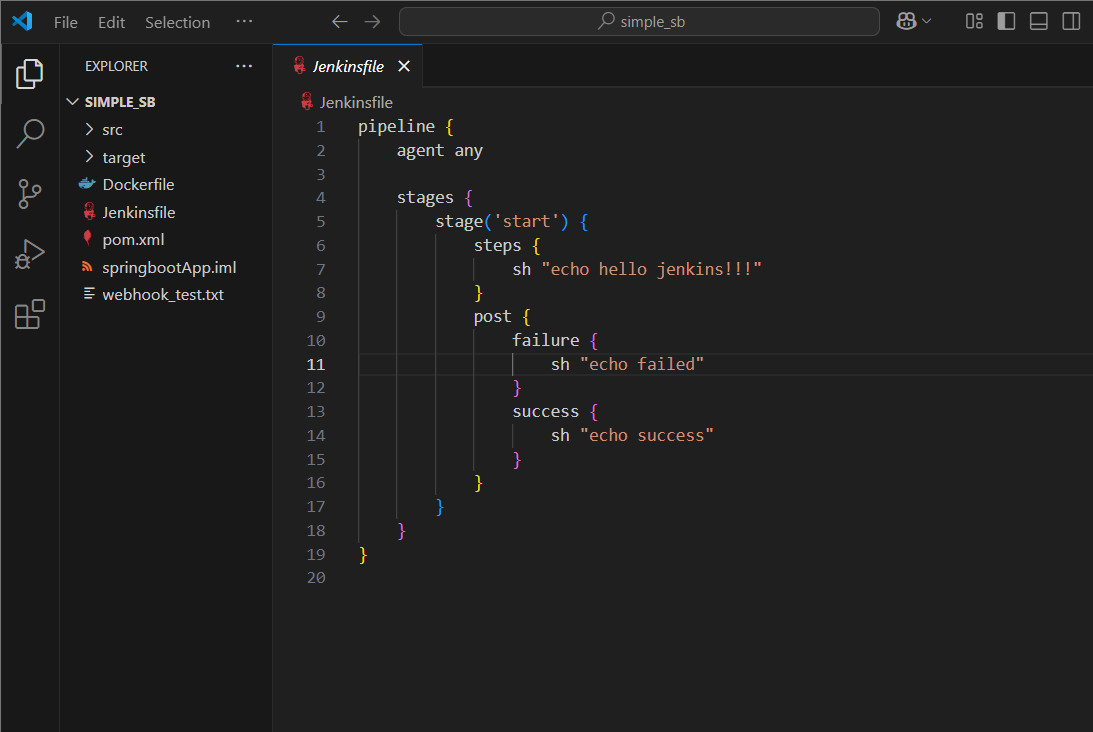

• VSCode 접속 - Github 열기

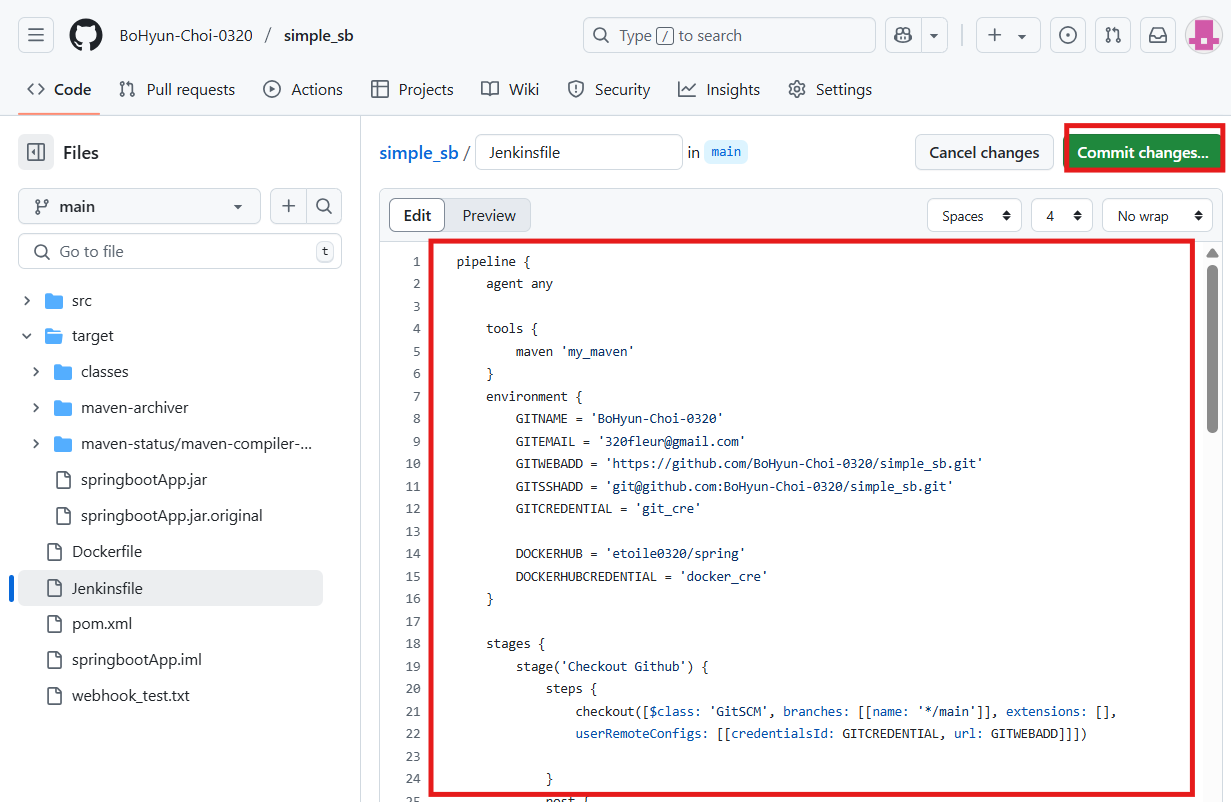

23. Jenkinsfile - 환경변수 설정

pipeline {
    agent any

# ✅ 추가된 부분
    tools {
    	# Jenkins에서 생성한 Mavne명
        maven 'my_maven'
    }
    environment {
        GITNAME = 'BoHyun-Choi-0320'
        GITEMAIL = '320fleur@gmail.com'
        GITWEBADD = 'https://github.com/BoHyun-Choi-0320/simple_sb.git'
        GITSSHADD = 'git@github.com:BoHyun-Choi-0320/simple_sb.git'
        GITCREDENTIAL = 'git_cre'

        DOCKERHUB = 'etoile0320/spring'
        DOCKERHUBCREDENTIAL = 'docker_cre'
    }


    stages {
        stage('Checkout Github') {
            steps {
                checkout([$class: 'GitSCM', branches: [[name: '*/main']], extensions: [],
                userRemoteConfigs: [[credentialsId: GITCREDENTIAL, url: GITWEBADD]]])

            }
            post {
                failure {
                    sh "echo clone failed"
                }
                success {
                    sh "echo clone success"
                }
            }
        }
        stage('springboot app build') {
            steps {
                sh "mvn clean package"
            }
            post {
                failure {
                    sh "echo mvn packaging failed"
                }
                success {
                    sh "echo mvn packaging success"
                }
            }
        }
        stage('docker image build') {
            steps {
                sh "docker build -t ${DOCKERHUB}:${currentBuild.number} ."
                sh "docker build -t ${DOCKERHUB}:latest ."
                // currentBuild.number 젠킨스가 제공하는 빌드넘버 변수
                // oolralra/fast:<빌드넘버> 와 같은 이미지가 만들어질 예정.

            }
            post {
                failure {
                    sh "echo image build failed"
                }
                success {
                    sh "echo image build success"
                }
            }
        }
        stage('docker image push') {
            steps {
                withDockerRegistry(credentialsId: DOCKERHUBCREDENTIAL, url: '') {
                    sh "docker push ${DOCKERHUB}:${currentBuild.number}"
                    sh "docker push ${DOCKERHUB}:latest"
                }
            }
            post {
                failure {
                    sh "docker image rm -f ${DOCKERHUB}:${currentBuild.number}"
                    sh "docker image rm -f ${DOCKERHUB}:latest"
                    sh "echo push failed"
                    // 성공하든 실패하든 로컬에 있는 도커이미지는 삭제
                }
                success {
                    sh "docker image rm -f ${DOCKERHUB}:${currentBuild.number}"
                    sh "docker image rm -f ${DOCKERHUB}:latest"
                    sh "echo push success"
                    // 성공하든 실패하든 로컬에 있는 도커이미지는 삭제
                }
            }
        }
        stage('EKS manifest file update') {
            steps {
                git credentialsId: GITCREDENTIAL, url: GITSSHADD, branch: 'main'
                sh "git config --global user.email ${GITEMAIL}"
                sh "git config --global user.name ${GITNAME}"
                sh "sed -i 's@${DOCKERHUB}:.*@${DOCKERHUB}:${currentBuild.number}@g' fast.yml"

                sh "git add ."
                sh "git branch -M main"
                sh "git commit -m 'fixed tag ${currentBuild.number}'"
                sh "git remote remove origin"
                sh "git remote add origin ${GITSSHADD}"
                sh "git push origin main"
            }
            post {
                failure {
                    sh "echo manifest update failed"
                }
                success {
                    sh "echo manifest update success"
                }
            }
        }


    }

}

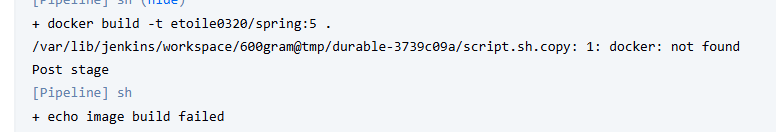

24. webhook으로 자동 빌드 ➡ 실패 : Docker 미설치

• docker 미설치 - Jenkins build 오류 발생



• EC2 인스턴스에서 Docker 설치

curl -fsSL https://get.docker.com -o get-docker.sh
sh get-docker.sh

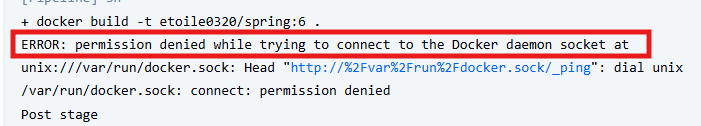

25. 다시 빌드 ➡ 실패 : Jenkins의 권한 부족

• Jenkins는 명령을 치는 주체가 jenkins라는 리눅스 사용자이기 때문에
  ➡️ jenkins라는 리눅스 사용자에게 권한을 부여해야 함

• jenkins라는 사용자를 docker라는 그룹에 add해주는 명령어

usermod -aG docker jenkins

# 변경사항 발생했으므로 jenkins 재시작
systemctl restart jenkins

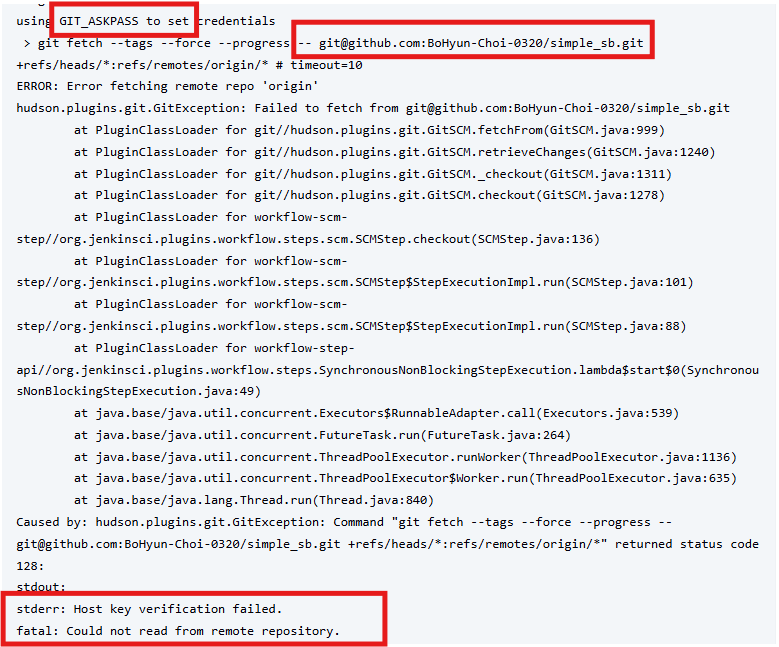

26. 다시 빌드 ➡ 실패 : Gihub와 SSH 통신 문제 발생

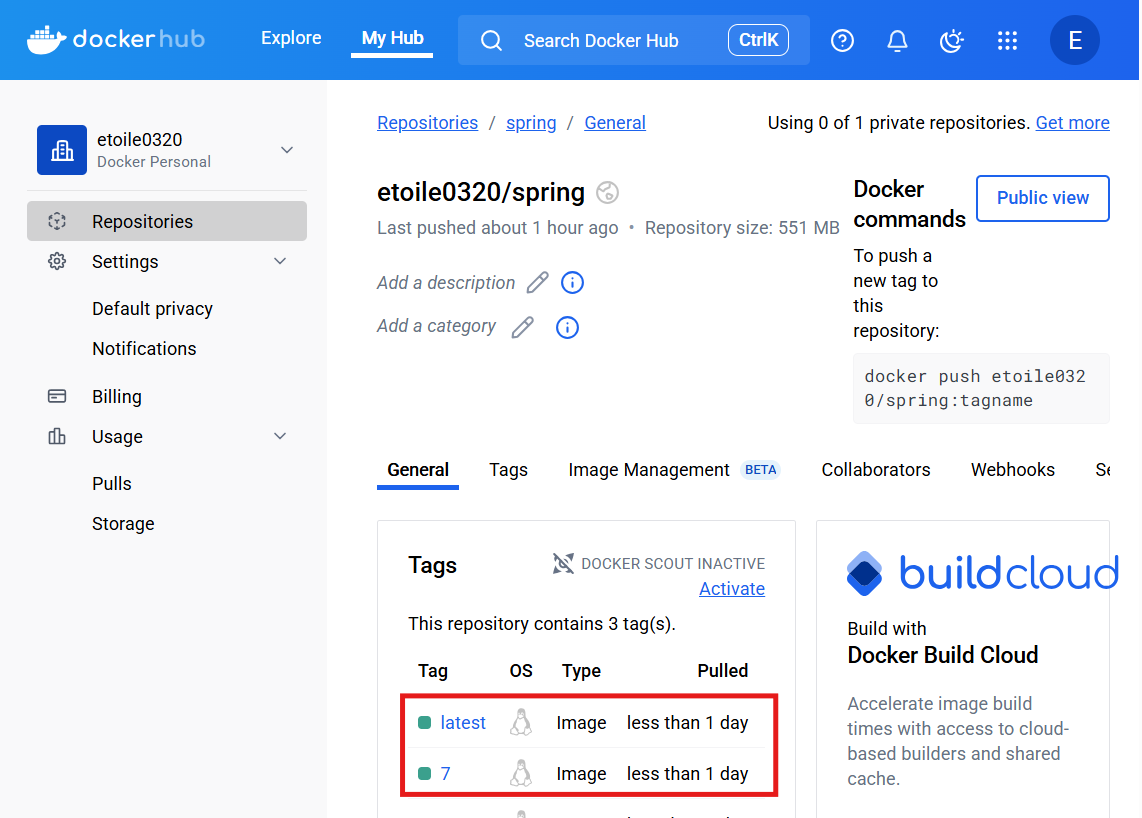

• Docker 이미지 PUSH는 성공된 것을 확인 가능

• Github와 SSH 통신 문제

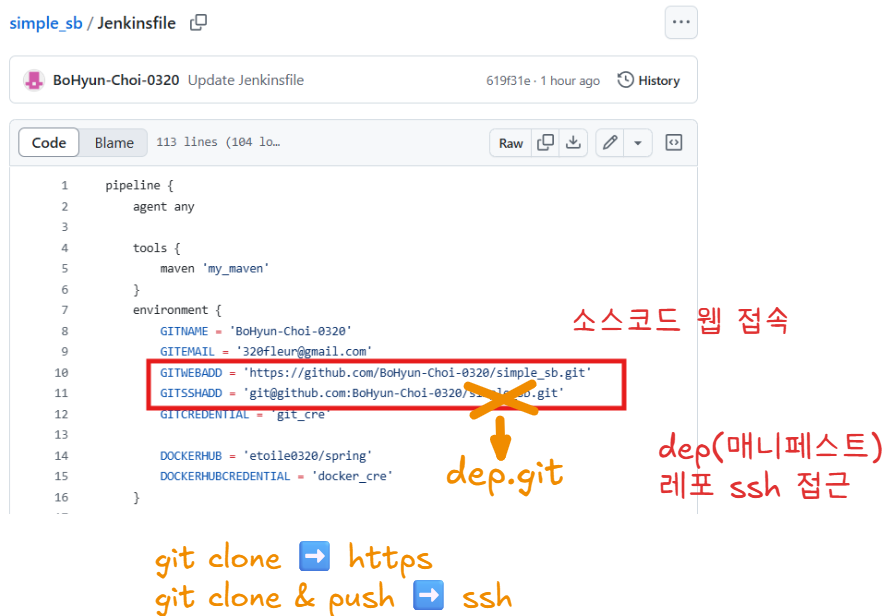

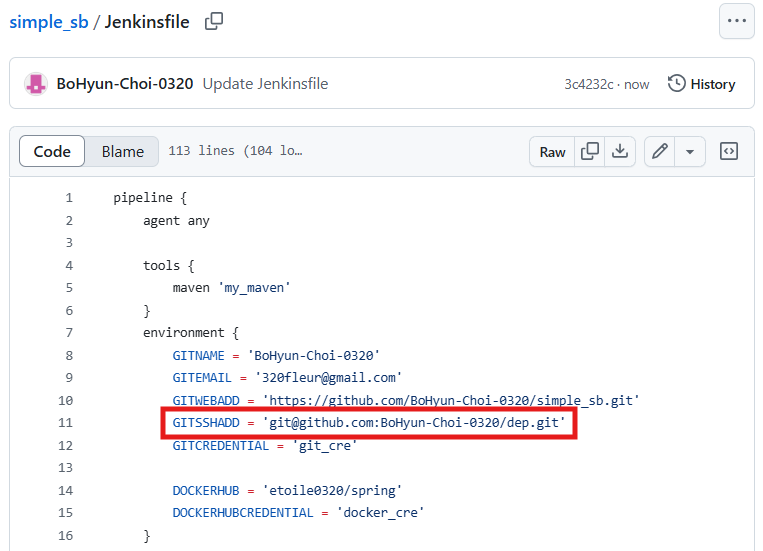

•  Jenkins 파일 수정



✅ SSH 통신을 위한 인증 방법

1. ID/PW 방식
2. public key 방식(key pair)
➡️ 클라이언트(Jenkins) = private key / 서버(Github) = public key



• EC2 인스턴스에서 Key Pair 생성

# EC2 관리자 권한
ubuntu@ip-10-20-1-144:~$ sudo -i

# jenkins라는 사용자 전환
root@ip-10-20-1-144:~# su jenkins
jenkins@ip-10-20-1-144:/root$ cd ~
jenkins@ip-10-20-1-144:~$ pwd
/var/lib/jenkins #  ➡️  jenkins라는 사용자의 home 디렉토리

# jenkins에서 Key Pair 생성
jenkins@ip-10-20-1-144:~$ ssh-keygen -t rsa -b 2048 -f ~/.ssh/id_rsa -N '' -q

# Key Pair 확인 : id_rsa ➡️ Priave / id_rsa.pub ➡️ Public
jenkins@ip-10-20-1-144:~$ ls ~/.ssh
id_rsa	id_rsa.pub

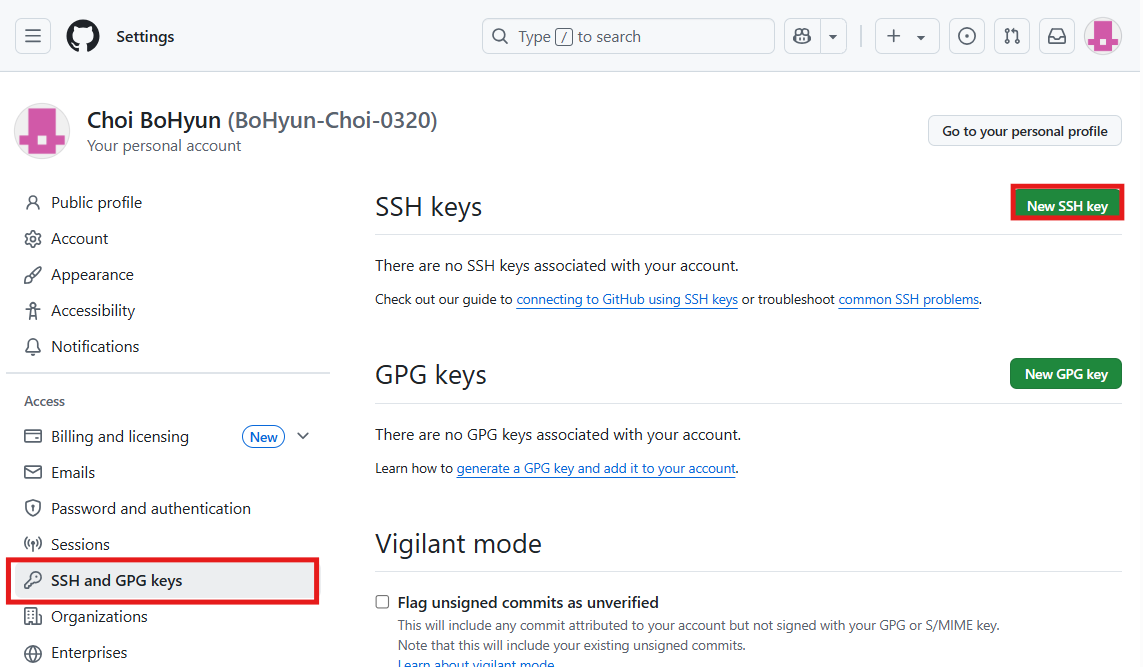

• Github에 Public Key 등록
  • Github의 모든 레포지토리에 SSH Key 등록

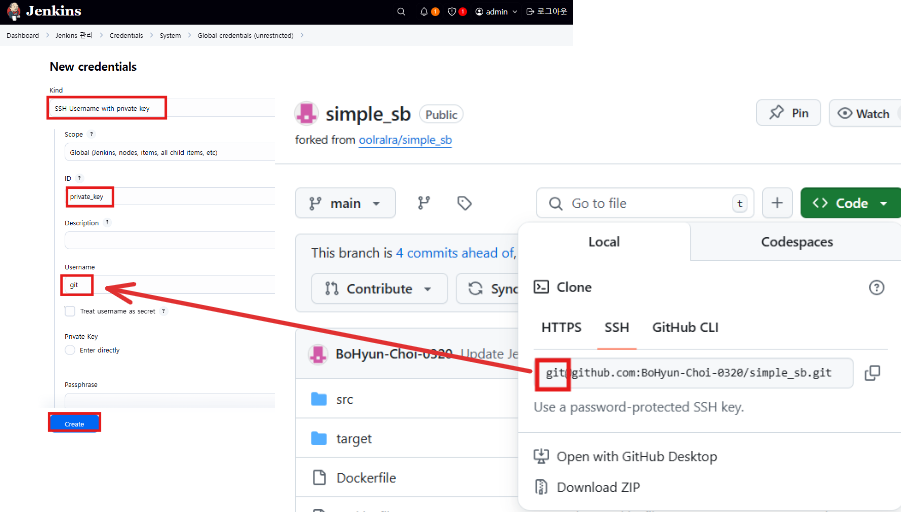

• Jenkins에 Gihub 사용자 추가

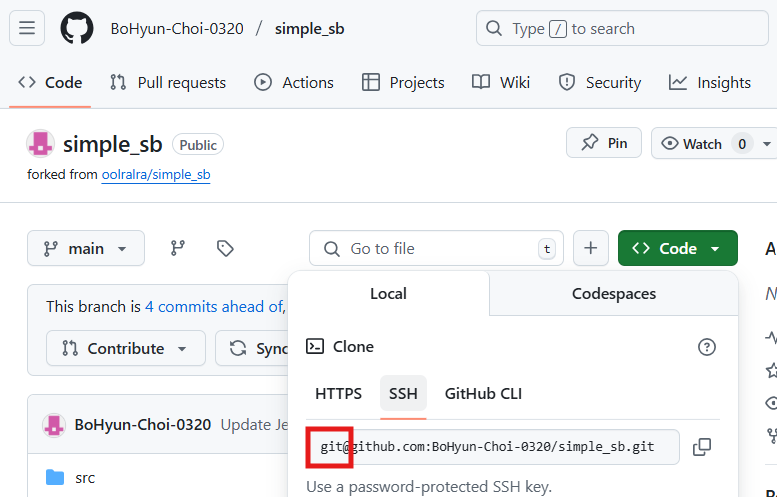

  • Github 사용자 : git

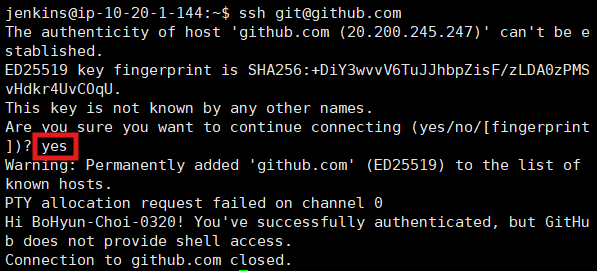

•  내 known_hosts에 등록하기 위해 github 서버에 ssh 접속을 1회 실시

jenkins@ip-10-20-1-144:~$ ssh git@github.com



• 중간에 fail이 떠도 상관없음

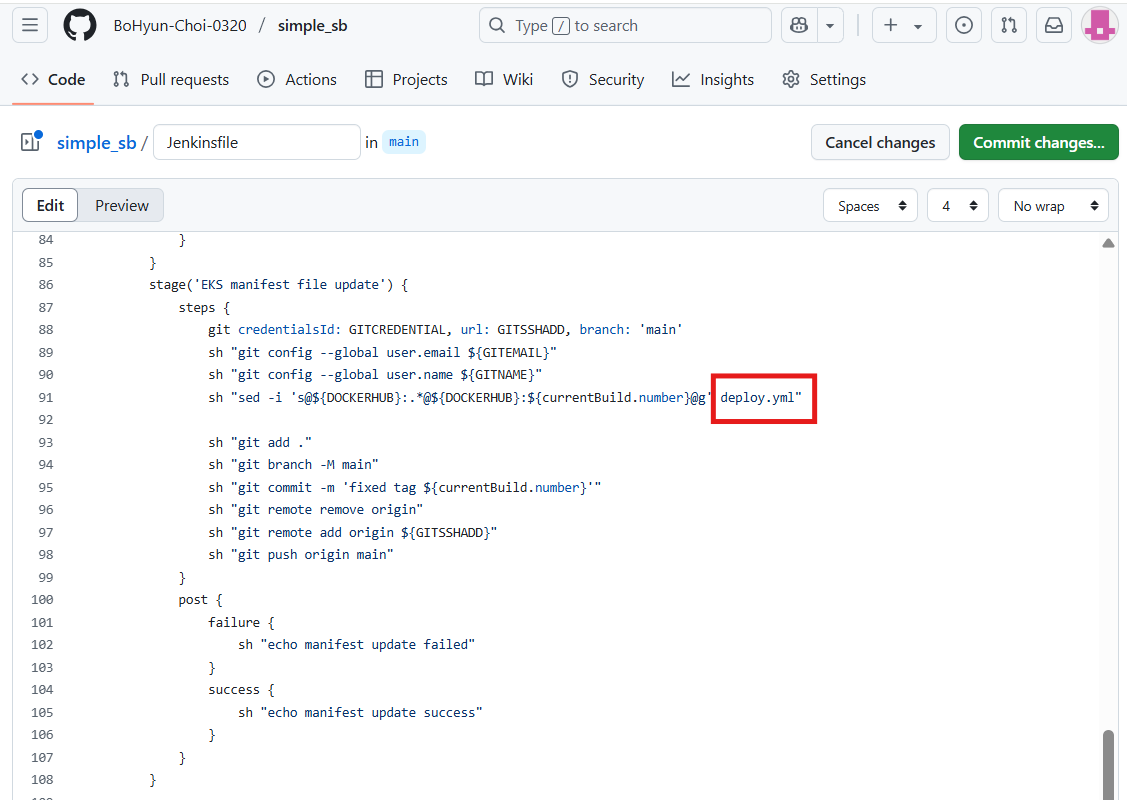

27. Jenkinsfile 수정 : fast.yml ➡️ deploy.yml

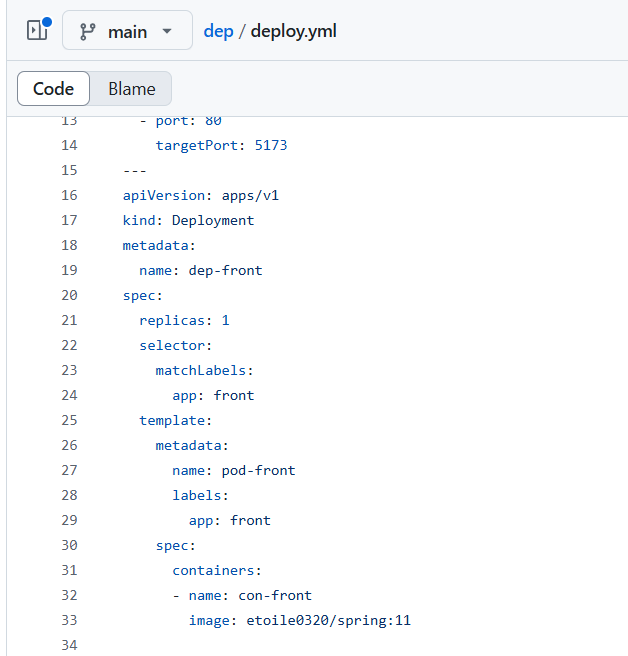

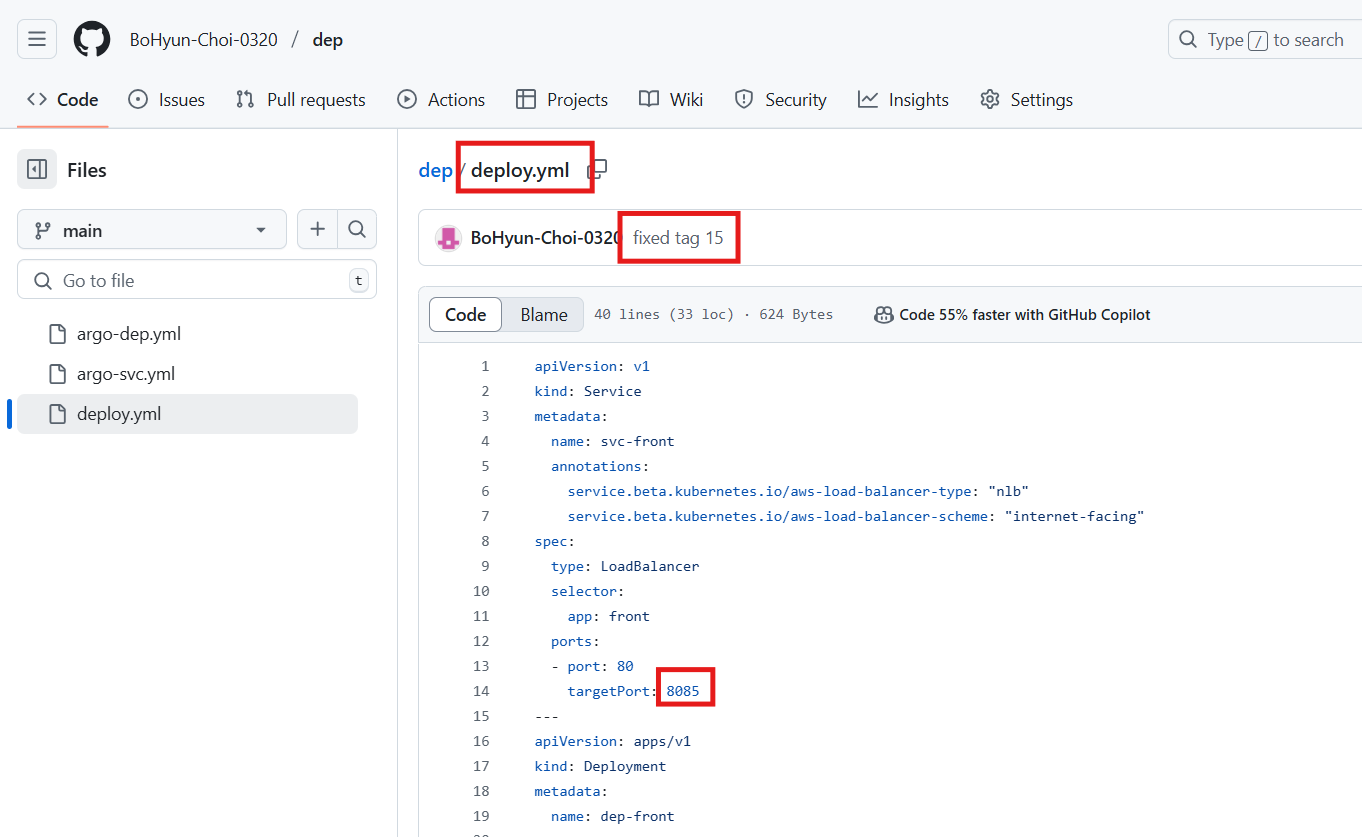

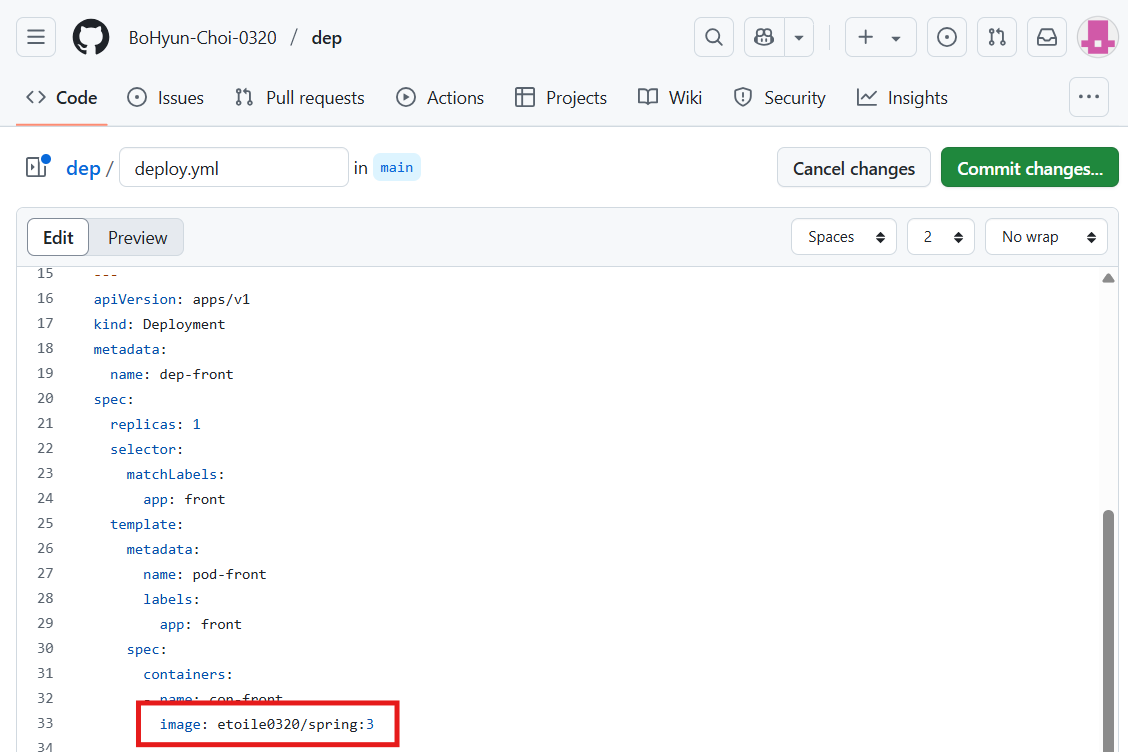

• dep/deploy.yml 수정 - Jenkinsfile에 맞게 이미지 수정

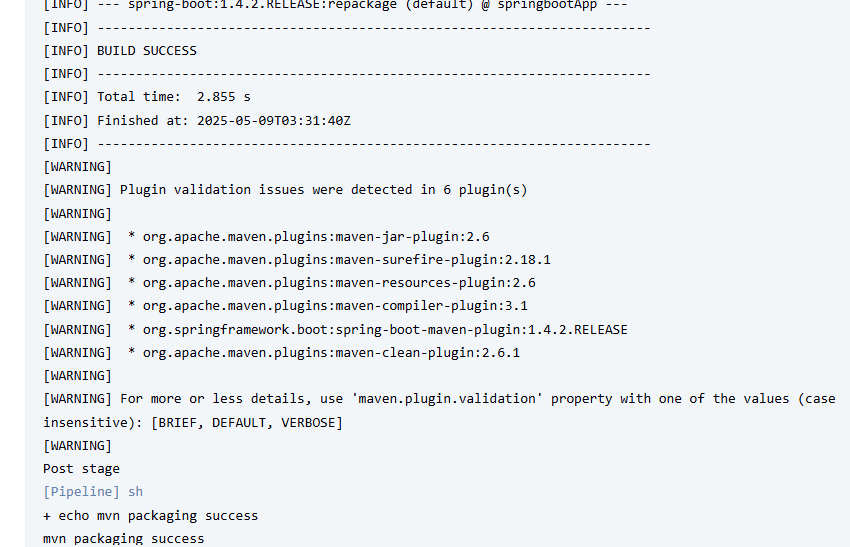

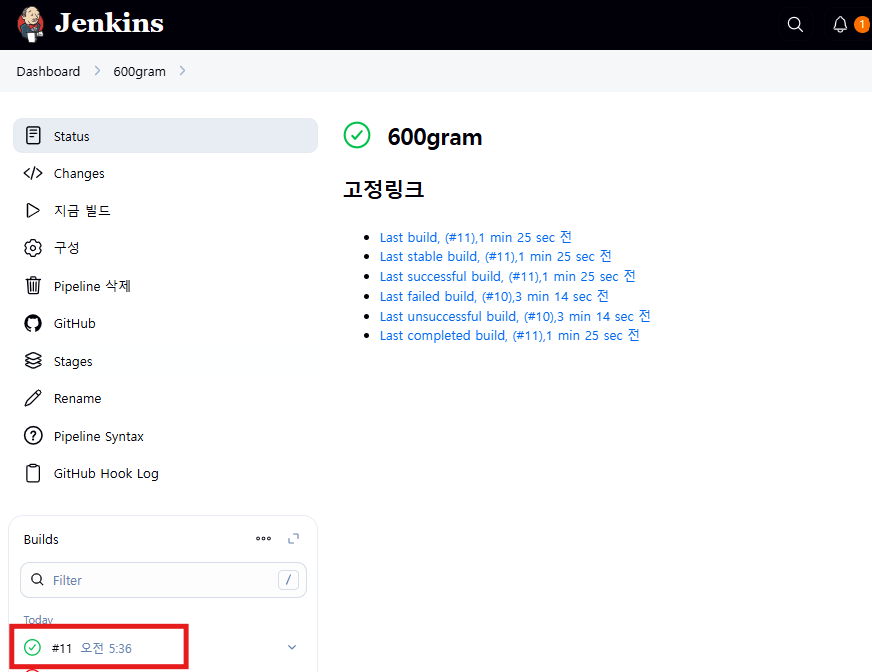

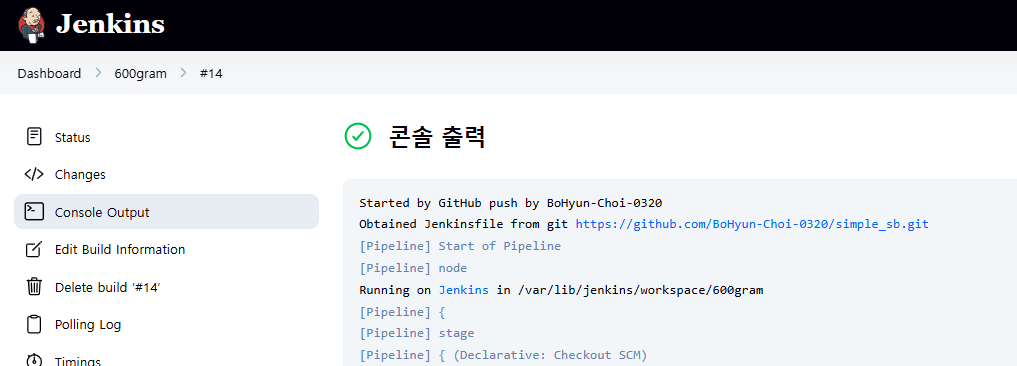

28. 다시 빌드 ➡ 성공

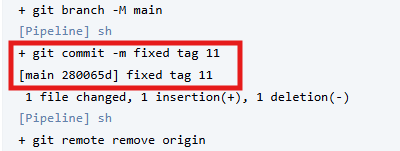

• Jenkins에서 빌드가 성공해서 deploy.yml의 이미지 태그가 수정됨을 확인 가능



ArgoCD 설치해서 앱 배포가 잘 되게 해 보세요.

29. ArgoCD 설치

kubectl create ns argocd

kubectl apply -n argocd -f https://raw.githubusercontent.com/argoproj/argo-cd/stable/manifests/install.yaml

eksctl scale nodegroup --cluster pri1-cluster --nodes 5 --nodes-max 7

kubectl patch svc argocd-server -n argocd -p '{"spec": {"type": "LoadBalancer"}}'



30. 소스코드 수정



31. webhook 자동 빌드 ➡ 성공

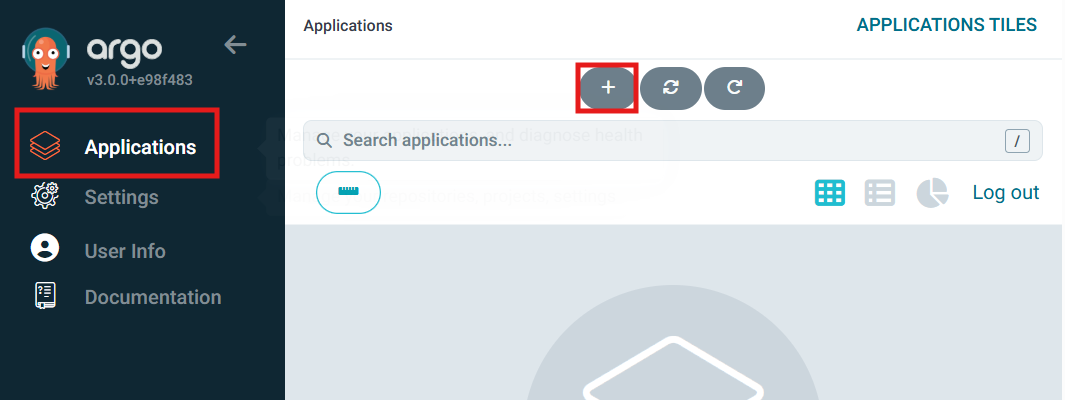

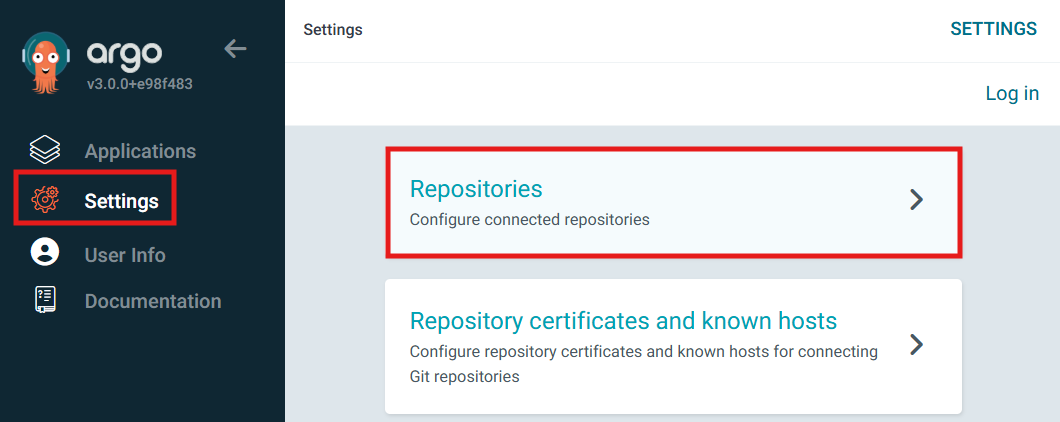

32. ArgoCD 설정

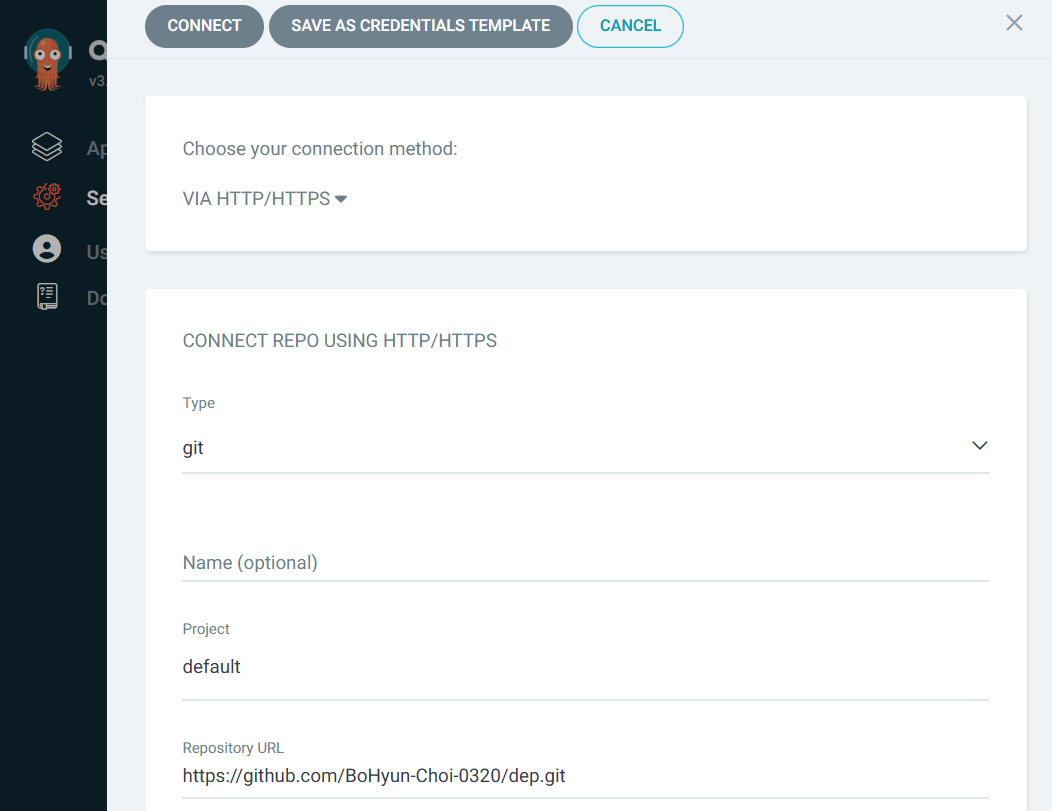

• Github 레포지토리 연동

• App 배포

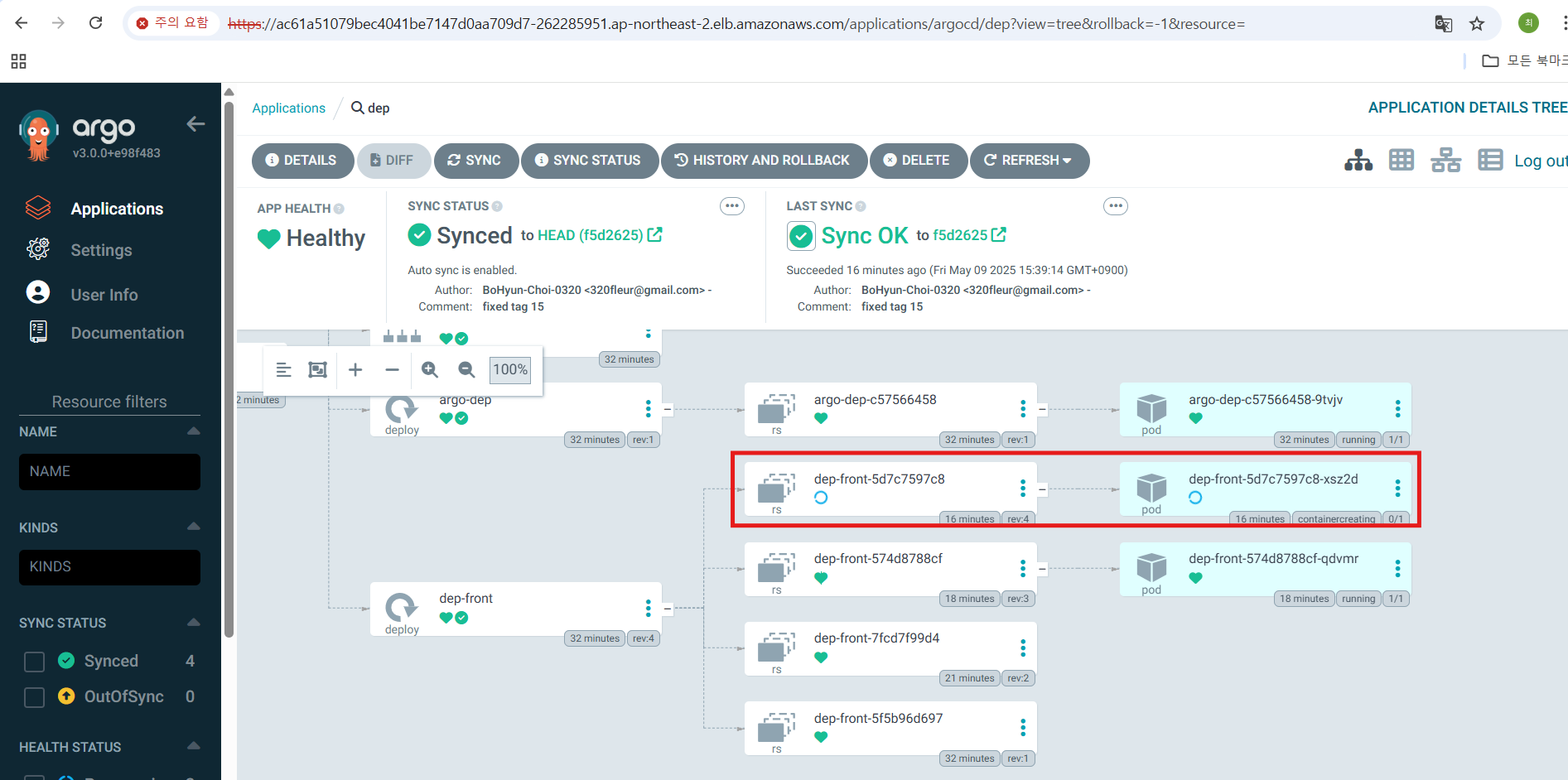

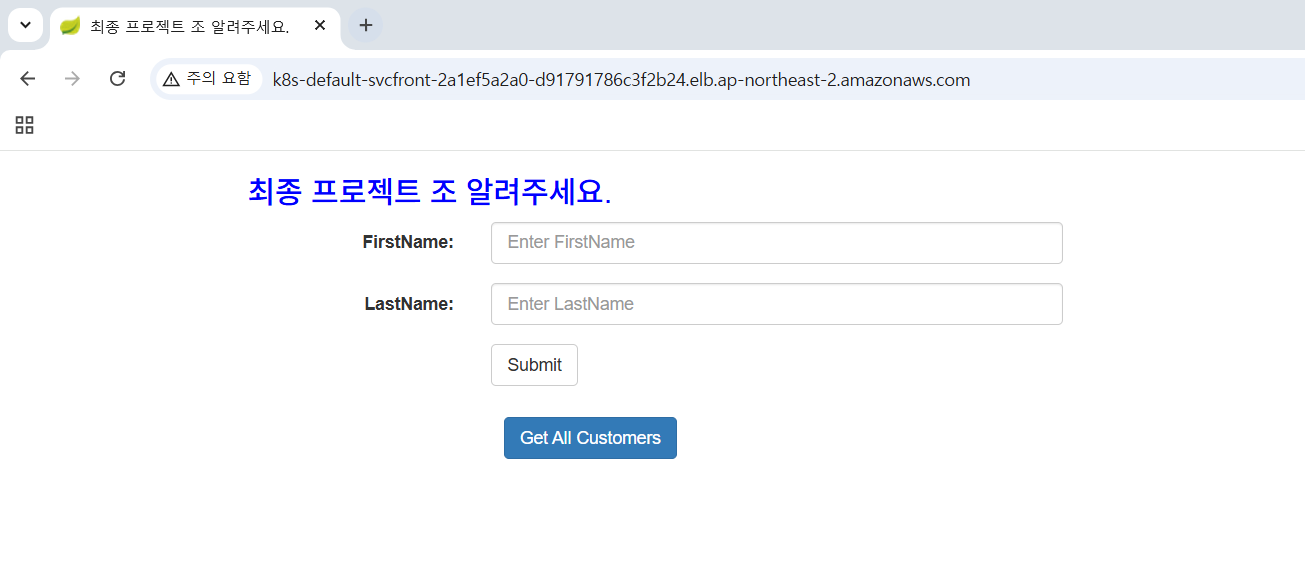

33. 결과 확인
